Vous pouvez utiliser des formes solides pour couper d'autres solides comme vous le feriez avec des vides. Cependant, lorsque vous utilisez un solide, vous supprimez la surface de chevauchement et les solides en about sont conservés. La découpe de géométrie solide avec des solides est disponible avec les éléments suivants :
- Eléments de la forme
- Formes avec des surfaces divisées
- Formes avec des combinaisons géométriques
- Occurrences de famille dans l'éditeur de volumes.
Pour couper un solide à l'aide d'une forme solide
- Créez deux solides adjacents.
Dans cette procédure, la forme solide à couper dispose d'une surface divisée pour montrer comment la coupe est représentée.
- Cliquez sur l'onglet Modifier
le groupe de fonctions Géométrie

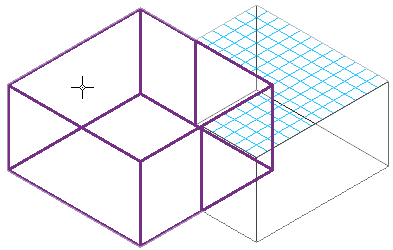

(Couper). - Sélectionnez la forme solide à couper.

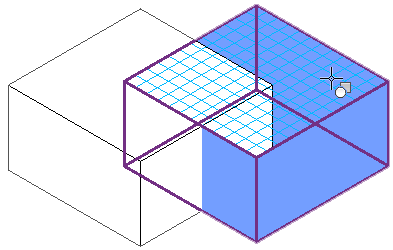

- Sélectionnez la forme solide de découpe.

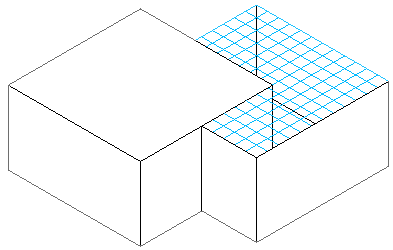

Les solides sont coupés en conséquence et peuvent être modifiés à l'aide des outils de modification de formes tout en conservant la relation de coupe.
Remarque : Lorsqu'un volume de géométrie coupée par un solide est importé dans un projet, vous ne pouvez pas interagir avec les divers solides. De même, si des niveaux étaient appliqués à la géométrie coupée par un solide, ils ne sont pas reconnus dans l'environnement du projet.
