Insertion de plusieurs poteaux à l'aide d'un quadrillage
Revit Structure
Sur le ruban, cliquez sur Poteau porteur.
Localisation :
Onglet Structuregroupe de fonctions StructurePoteau porteur
Onglet Architecturegroupe de fonctions Créationliste déroulante Colonne Poteau porteur
Cliquez sur l'onglet Modifier Placer | Poteau porteurle groupe de fonctions MultipleSur les quadrillages.
Sélectionnez plusieurs intersections de quadrillage. Pour plus d'informations, voir Sélection d'éléments.

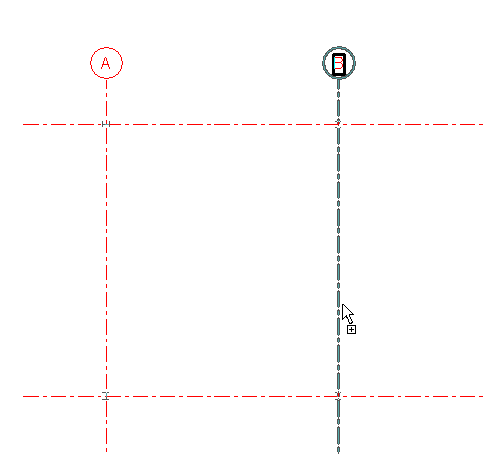

Positionnement de poteaux par quadrillage
Remarque : Un poteau est placé à chaque intersection des lignes de quadrillage sélectionnées. Les poteaux sont créés uniquement lorsque vous cliquez sur Terminer.
Appuyez sur la barre d'espacement pour faire pivoter tous les poteaux en cours de création.
Continuez d'appuyer sur la barre d'espacement jusqu'à ce que les poteaux aient l'orientation désirée.
Pour ajouter d'autres poteaux aux intersections du quadrillage, maintenez la touche Ctrl enfoncée et faites glisser d'autres zones de sélection.
Cliquez sur l'onglet Modifier | Placer Poteau porteur > A l'intersection tramele groupe de fonction MultipleTerminer pour créer les poteaux.
