Lors de l'esquisse des limites d'un système de poutre, vous pouvez spécifier la direction des poutres au sein du réseau de poutres. Toutes les poutres faisant partie du système de poutre seront parallèles à la ligne de contour sélectionnée.
Remarque : La direction d'un système de poutre ne peut pas être définie à l'aide des murs et poutres incurvés de la vue en plan.
Pour spécifier la direction des poutres
- Sélectionnez le système de poutre et cliquez sur le groupe de fonctions Mode
(Modifier la limite) sur le ruban. - Cliquez sur le groupe de fonctions Dessiner
(Direction de poutre) sur le ruban. - Sélectionnez l'un des outils suivants dans le groupe de fonctions Dessiner du ruban :
Outils Action
(Ligne) Esquissez une ligne ou choisissez une ligne de modèle pour définir la direction des poutres indépendamment des lignes de contour esquissées. L'unique fonction de cette ligne est de définir la direction des poutres d'un système de poutre. Elle ne peut pas être utilisée pour fermer une boucle. Sélectionnez la ligne d'esquisse à laquelle toutes les poutres doivent être parallèles.
(Choisir des lignes) Sélectionnez la ligne d'esquisse à laquelle toutes les poutres doivent être parallèles.
(Choisir des supports) Sélectionnez les poutres ou les murs porteurs auxquel(le)s vous souhaitez que toutes les poutres soient parallèles.

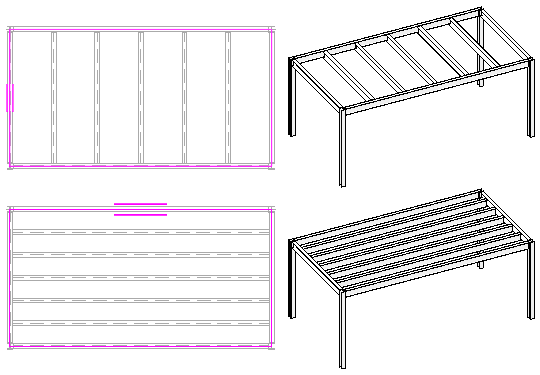

Dans la figure suivante, une ligne d'esquisse a été sélectionnée et la direction des poutres obtenue s'affiche.
