Les styles d'affichage d'analyse permettent de visualiser les résultats d'une analyse créée par une application complémentaire. Ces styles sont conservés dans Revit pour être utilisés dans une vue du projet. Dans la vue, vous pouvez sélectionner un autre style et l'appliquer immédiatement dans les résultats de l'analyse.
Vous pouvez utiliser les mêmes styles, présentés ci-dessous, pour afficher des résultats différents dans différentes vues du projet :

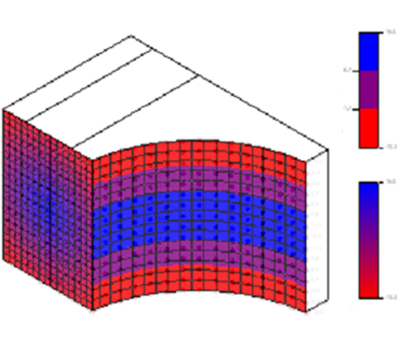

Surface colorée
 Affiche les résultats de l'analyse en couleur. |

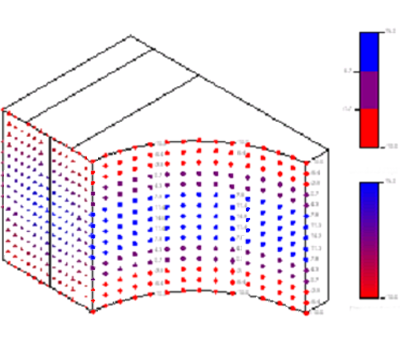

Marqueurs avec texte
 Affiche une forme graphique de couleur à chaque point de données. Chaque point présente les numéros configurables correspondants qui représentent les résultats de l'analyse. |

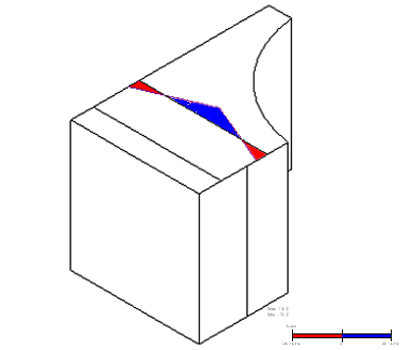

Diagrammes avec texte
 Affiche un diagramme de couleur généré à partir des points de données d'analyse. Le schéma peut contenir des lignes de clôture tracées à partir de la courbe jusqu'à la limite du diagramme. Chaque point présente les numéros configurables correspondants qui représentent les résultats de l'analyse. |

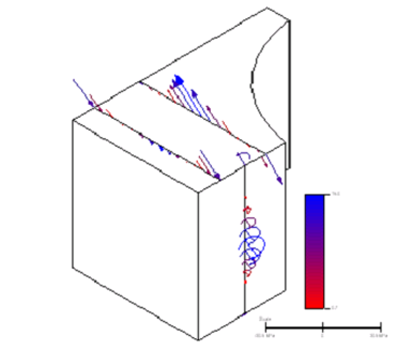

Vecteurs avec texte
 Affiche des flèches de vecteur de couleur générées à partir des points de données d'analyse. Les lignes de vecteur peuvent être tracées à partir, vers et autour des axes de points de données. Chaque point présente les numéros configurables correspondants qui représentent les résultats de l'analyse. |
|

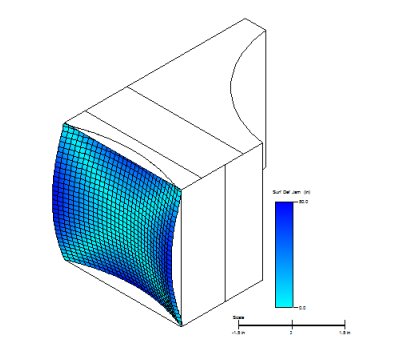

Forme déformée
Affiche la déformation du modèle analytique. La déformation est décrite par un vecteur de déplacement au niveau des points sélectionnés par l'utilisateur dans des courbes et surfaces analytiques.
 |
