Vues de légendes

Créez des légendes pour répertorier les composants de construction et les annotations utilisés dans un projet.

Exemple

Exemple

Les légendes suivantes sont habituelles :

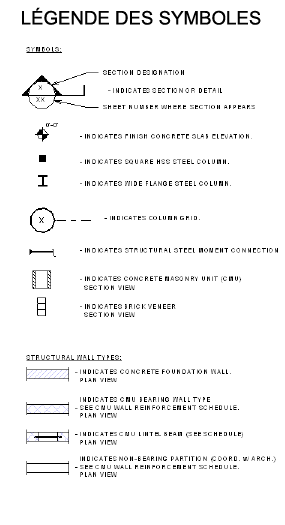

Légende d'annotation. Affiche les annotations de feuille, telles que les extrémités de ligne de coupe, les marqueurs de niveau, les marques de cotes d'élévation, les symboles d'élévation, les symboles de note clé, les étiquettes de révision, les étiquettes d'élément et les autres symboles ne représentant pas des objets de modèles. Chaque symbole est associé à un texte descriptif. Tous les symboles sont affichés à leur taille d'impression.
Légende de symbole de modèle. Affiche des représentations symboliques des objets de modèles avec du texte descriptif.
Les éléments types sont les installations électriques, les installations de plomberie, les équipements mécaniques et les objets de site.
Légende de styles de lignes. Affiche une ligne dans un style de ligne sélectionné et du texte identifiant ce que le style de ligne représente sur les dessins.
Les différentes utilisations sont par exemple les lignes de protection contre l'incendie, les limites de propriété, les limites de construction, le câblage électrique, les installations de plomberie, le gaz et l'électricité et les lignes médianes.
Légende de matériaux. Affiche un exemple de motif de surface ou de coupe et du texte identifiant le matériau qui lui est associé.
Phase de construction. Affiche une coupe de mur dessinée avec un remplacement de graphisme sélectionné et du texte explicatif.

Vous pouvez ajouter des légendes dans plusieurs feuilles. Tous les éléments pouvant être placés dans des vues de dessin, comme les lignes de détail, le texte, les cotes et les zones remplies, peuvent être insérés dans une légende.

Les vues de légende sont uniques à chaque projet. Par conséquent, elles ne sont pas transférables d'un projet à un autre.

Remarque : Un composant placé dans une légende n'est pas considéré comme une occurrence supplémentaire du composant dans le modèle de bâtiment et n'est donc pas ajouté au nombre d'occurrences de ce composant répertoriées dans une nomenclature ou bloc-notes.

Visibilité des éléments dans les légendes

Vous pouvez modifier les vues de légende en désactivant la visibilité des sous-catégories dans la vue. Voir Visibilité et affichage de graphismes dans les vues du projet.

Exemple : vous pouvez placer plusieurs composants de légende de porte, puis désactiver toutes les sous-catégories de porte (à l'exception de Cadre/Meneau) pour produire une légende de cadre.
