A l'aide des outils de la boîte Paramètres d'armature, vous pouvez effectuer les opérations suivantes.
Définition de la correspondance de forme d'armature par référencement de crochets d'armature
- Cliquez sur l'onglet Structure
le groupe de fonctions Armature
Paramètres d'armature. - Dans la boîte de dialogue Paramètres d'armature, cliquez sur Général.
- Désactivez l'option Inclure des crochets dans la définition de la forme d'armature. Cette option est activée par défaut pour les nouveaux projets.
Vous pouvez spécifier le fait que les crochets d'armature n'influencent pas la correspondance de forme d'armature.
| Crochets inclus (sélectionné par défaut) | Crochets non inclus (désactivé) | |
|---|---|---|
 |
Forme 01 | Forme 00 |
 |
Forme 00 | Forme 00 |
Définition de l'hôte d'une armature surfacique et de la direction principale du ferraillage
- Cliquez sur l'onglet Structurele groupe de fonctions Armature Paramètres d'armature.
- Dans la boîte de dialogue Paramètres d'armature, cliquez sur Général.
- Choisissez l'option Armature structurelle hôte dans l'armature surfacique et la direction principale du ferraillage.
- A l'ouverture d'un nouveau fichier, l'option est définie par défaut, mais vous pouvez choisir le mode (surface et direction) à appliquer dans le projet. Après la création de la zone ou de la direction principale du ferraillage, il est impossible de changer de mode.
- A l'ouverture d'un fichier existant avec les paramètres d'armature surfacique et de direction principale du ferraillage préalablement définis, l'option est disponible lorsque vous supprimez les objets d'armature précédemment créés du projet.
- Afficher indépendamment les éléments d'armature intégrés dans les sols, murs et radiers.

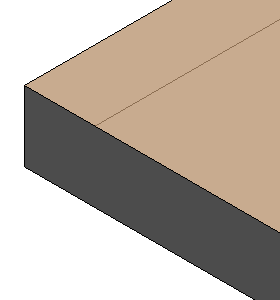

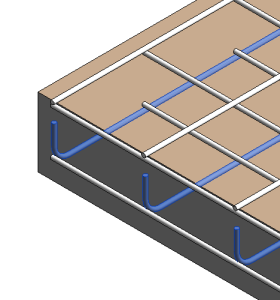

L'hébergement d'armature est activé (par défaut). L'hébergement d'armature est désactivé.
Vous pouvez définir la visibilité des éléments d'armature dans la section Graphismes de la surface ou de la direction principale du ferraillage de la palette Propriétés.
Les éléments d'armature sont visibles seulement après la création de la vue en coupe de l'élément hôte.
- Créer une nomenclature pour chaque armature au sein d'un projet.
Une armature structurelle hébergée crée des jeux d'armature, si possible. Cela permet de définir une nomenclature des éléments (comme les jeux d'armatures) dans laquelle les barres adjacentes de même longueur sont regroupées dans une seule ligne.
- Supprimer la surface ou le système de direction principale d'un projet en laissant en place les armatures et jeux d'armatures. Voir Supprimer le système d'armature surfacique ou Supprimer le système de direction principale du ferraillage.
Définition de l'arrondi d'armature pour une armature à béton
- Cliquez sur l'onglet Structurele groupe de fonctions Armature Paramètres d'armature.
- Dans la boîte de dialogue Paramètres d'armature, cliquez sur Arrondi d'armature.
- Sélectionnez Utiliser l’arrondi d'armature.
- Sélectionnée, les longueurs des barres et les longueurs de segment de barres sont arrondies.
- Désactivée, les longueurs des barres et les longueurs de segment de barres affichent leurs valeurs exactes.
Cette option détermine si l'arrondi d'armature s'applique au projet. Si Utiliser l’arrondi d'armature est :
- Spécifiez des valeurs pour Longueur de barre et Longueur du segment de la barre pour Armature à béton. Vous pouvez également définir les valeurs des dimensions de panneau de treillis pour Armature surfacique (treillis). Sélectionnez Personnalisé dans la liste et entrez une valeur non répertoriée dans le champ Incrément d'arrondi. Remarque : Les unités sont héritées du paramètre Unités, cependant, l'arrondi d'armature remplace les paramètres d'arrondi d'Unités pour les instances d'armature.
- Cliquez sur OK pour confirmer les modifications apportées.
Arrondi d'armature simplifie l'organisation et l'annotation pour l'étiquetage, le filtrage et la nomenclature des armatures.
Les valeurs d'arrondi définies dans la boîte de dialogue Paramètres d'armature sont répercutées dans les Propriétés de type d'armature et les Propriétés d'occurrence d'une armature. La longueur d'armature affichée dans la palette des propriétés d'occurrence s'affiche dans un format double : longueur et longueur arrondie entre parenthèses. Vous pouvez modifier manuellement ces valeurs pour le type et l'occurrence de barre en modifiant les propriétés de longueur exacte.
Modification de l'étiquetage des abréviations pour la surface ou la direction principale du ferraillage
- Cliquez sur l'onglet Structurele groupe de fonctions Armature Paramètres d'armature.
- Dans la boîte de dialogue Paramètres d'armature, cliquez sur Armature surfacique ou Direction principale du ferraillage.
La liste des abréviations d'annotations possibles (Paramètre) figure dans la partie gauche de la boîte de dialogue. La partie droite répertorie les abréviations modifiables (Valeur).
- Sélectionnez une valeur pour la mettre en surbrillance.
- Apportez les modifications souhaitées à l'abréviation d'annotation.
- Cliquez sur OK pour confirmer les modifications apportées.
Les illustrations suivantes affichent les abréviations par défaut ainsi que des exemples de modifications apportées dans le cadre d'un projet.

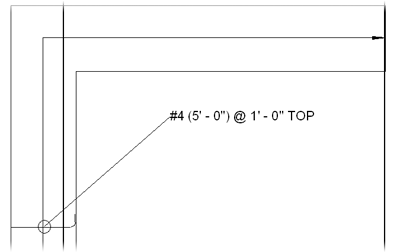

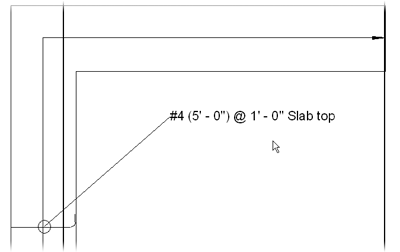

Abréviations par défaut Abréviations modifiées Armature surfacique

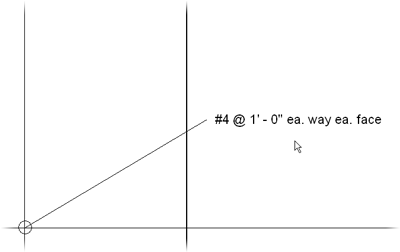

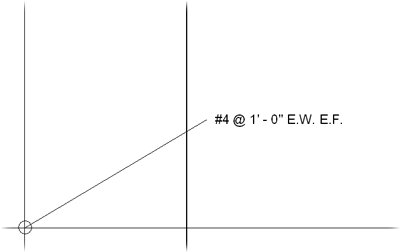

Direction principale du ferraillage
Pour plus d'informations sur l'étiquetage des armatures, voir Etiquetage d'une armature surfacique et Etiquetage de la direction principale du ferraillage.
