Un lissage est une forme qui raccorde deux profils situés sur des plans de construction séparés.
Remarque : Les profils peuvent être ouverts ou fermés lors de la création de la géométrie lissée.
Pour créer un lissage solide
- Dessinez un profil fermé sur un plan de construction.
- Cliquez sur un plan de référence ou un niveau pour sélectionner un autre plan de construction.
- Dessinez un nouveau profil fermé.
- Cliquez sur un plan de référence, ou un niveau, pour sélectionner un autre plan de construction.

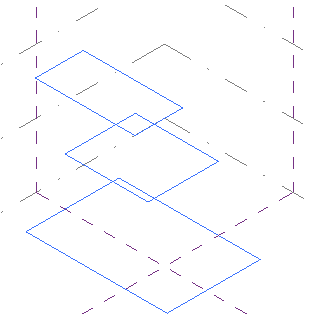

- Dessinez un profil fermé sur le troisième plan de construction.
- Sélectionnez les trois profils.
- Cliquez sur l'onglet Modifier | Lignes
le groupe de fonctions Forme

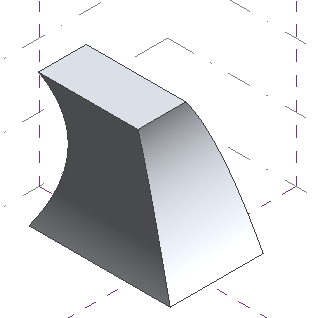

Créer une forme. Voir Accès à l'outil Créer une forme.
