Affichage des lignes cachées de composants de structure en béton

Revit contient une fonction permettant de contrôler l'aspect des composants de structure en béton masqués dans une vue. L'apparence des lignes invisibles des éléments de murs, de sols, d'ossatures, de poteaux et de fondations est contrôlée par les paramètres d'affichage suivants :

Remarque : Pour définir le motif des lignes cachées de votre choix, cliquez sur l'onglet Gérerle groupe de fonctions Paramètresla liste déroulante Paramètres supplémentairesMotifs de ligne. Voir Motifs de lignes.

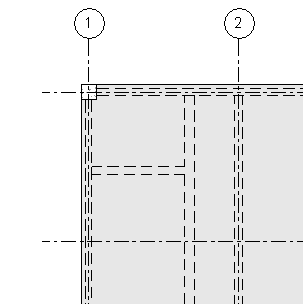

Planchers et poutres porteuses assemblés dans des murs en béton

Notez que l'affichage à l'écran de lignes cachées risque de ne pas correspondre exactement à la sortie vectorielle. Certaines arêtes d'extrémités de murs ne s'affichent pas comme cachées et toutes les arêtes d'un bord de dalle s'affichent comme cachées dans une vue en plan si elles sont cachées par la dalle.
