Symboles

Un symbole correspond à une représentation graphique d'un élément d'annotation ou d'un autre objet. Les symboles sont parfois désignés par le terme étiquette.

Utilisez l'outil Symbole pour placer des symboles de dessin d'annotation dans le projet.

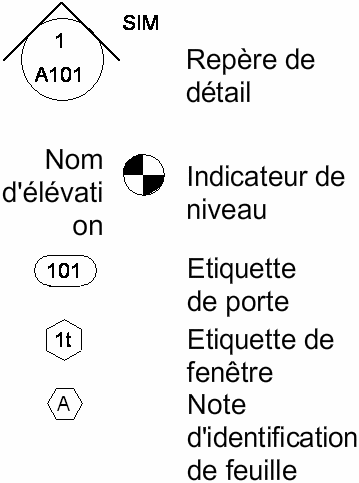

Exemple de légende de symbole

La légende de symbole suivante identifie les symboles d'annotation utilisés dans un jeu de documents de construction.

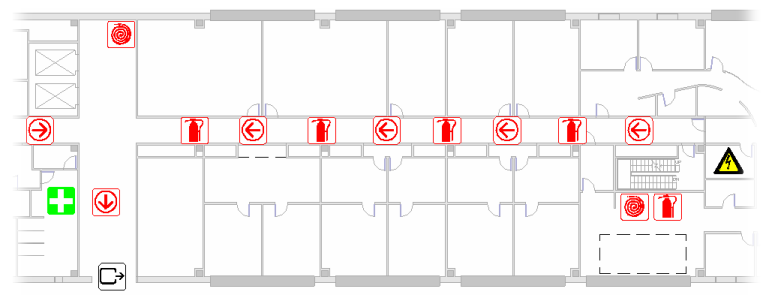

Exemple de symboles dans une vue en plan

Exemple de symboles dans une vue en plan

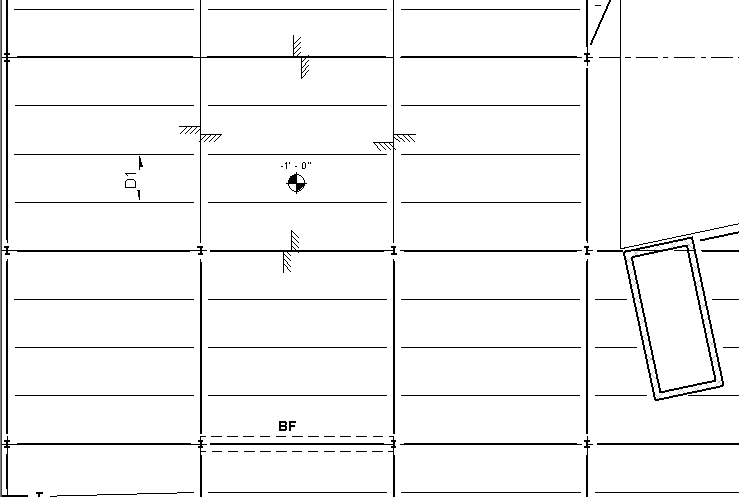

Revit utilise également les symboles pour les moments de cadre, les raccordements de consoles et d'autres éléments.
