Ajustement du calcul de la pièce et à la pièce

Activez et modifiez les points de calcul de la pièce et à la pièce pour réorienter les familles de fenêtres et de portes.

  1. Sélectionnez l'occurrence de famille de portes ou de fenêtres dans la zone de dessin.
  2. Cliquez sur l'onglet Modifier | <Elément>le groupe de fonctions Mode Modifier la famille.
  3. Dans l'Editeur de familles, ouvrez une vue de plan d'étage de la famille.

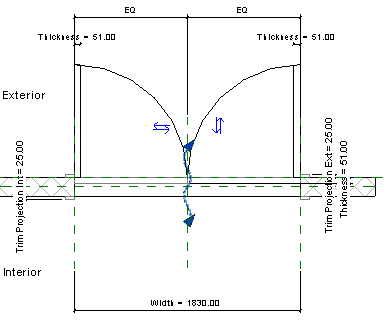

  4. Dans la palette Propriétés, sélectionnez le paramètre Point de calcul de pièce dans la section Autre. La ligne verte en pointillés en forme de flèches indiquant la direction de provenance/destination est à présent visible dans la zone de dessin.

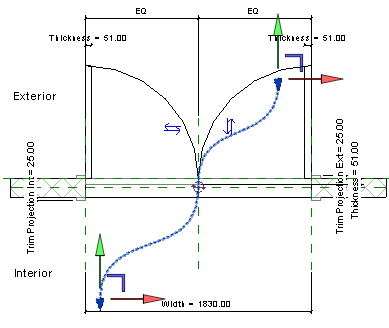

  5. Sélectionnez la trajectoire de provenance/destination et déplacez l'une des extrémités vers une position qui permet de déterminer facilement la pièce prévue.

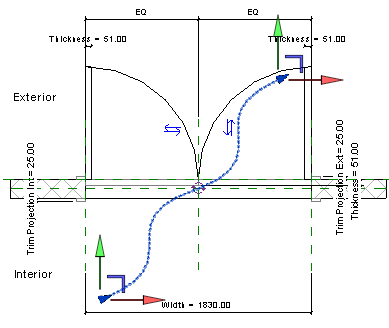

  6. Si nécessaire, utilisez la commande d'inversion au centre de la trajectoire de provenance/destination pour réorienter la direction.
    Remarque : Si la famille nécessite l'ajustement de la trajectoire de provenance/destination sur l'axe Z, ouvrez une vue 3D ou une élévation pour accéder aux commandes de déplacement. Repositionnez le point de la même manière.
  7. Cliquez sur l'onglet Modifier le groupe de fonctions Editeur de familles Charger dans le projet.
