La conception du composant du motif ressemble beaucoup à l'esquisse du volume du modèle conceptuel. Vous utilisez les mêmes outils de modélisation que ceux utilisés pour concevoir les formes, mais avec les limitations suivantes :
- Il n'existe qu'une seule vue de plan d'étage (niveau), qui est définie par le quadrillage du motif de mosaïque.
- Il n'existe aucune vue d'élévation.
- Il n'existe aucun plan de référence vertical par défaut, bien que les plans de référence puissent être définis par la géométrie.
Lignes, courbes et splines
Dessinez des points de référence, des lignes et des boucles fermées pour concevoir et modifier le composant du motif. Bien que les points de référence du gabarit ne puissent pas se déplacer horizontalement, des points porteurs peuvent être ajoutés aux lignes de référence du gabarit pour modifier leur géométrie.
Rubriques connexes
Extrusions et formes

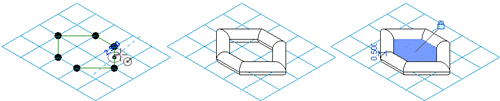

A l'aide de lignes et d'une géométrie esquissées, créez des extrusions, des formes et des vides pour donner la cote du composant.
Rubrique connexe
Conseils d'utilisation
- Divisez et modélisez une surface avant d'appliquer des composants.
- Définissez les conditions de mosaïque de bord sur Vide ou Débord lorsque cela est possible. Si la condition est définie sur Partiel, la taille des fichiers et la demande en mémoire augmentent. Le chargement des composants du motif et la modification des volumes conceptuels auxquels des composants du motif sont appliqués dans cet état peuvent prendre plus de temps que prévu.
- Lorsque vous utilisez des formes fermées, sélectionnez des motifs qui s'entrelaceront aisément.
- Utilisez plusieurs fenêtres pour faciliter votre flux de travail avec la famille de composants du motif.
Pour concevoir un composant du motif
- Ouvrez la famille de composants du motif.
- Ouvrez le volume de modèle conceptuel (vue 3D, vue de plan d'étage ou les deux).
- Cliquez sur l'onglet Vue
le groupe de fonctions Fenêtres
Mosaïque.
Opter pour ce mode de conception vous permet de travailler dans la famille de composants du motif et de voir la façon dont elle s'affiche dans votre volume de modèle conceptuel.
