Ajout d'un plancher ou d'un bac acier

Pour créer un plancher ou un bac acier, vous devez réaliser son esquisse. Vous pouvez esquisser les lignes des bords d'une dalle en choisissant les murs ou en utilisant l'option Ligne. L'esquisse du sol s'effectue généralement dans une vue en plan, mais elle peut également être réalisée dans une vue 3D, à condition que le plan de construction défini pour la vue 3D soit le plan de construction dans lequel vous souhaitez placer le plancher. Le haut du plancher est décalé par rapport au niveau auquel il est placé. Pour plus d'informations sur le décalage par rapport au niveau et les autres paramètres des planchers, voir Propriétés des planchers.

Pour plus d'informations sur les planchers et les lignes cachées, voir Affichage des lignes cachées de composants de structure en béton.

Pour ajouter un plancher

  1. Sur le ruban, cliquez sur (Plancher).

      Localisation :

    • Onglet Architecturegroupe de fonctions Créationliste déroulante Dalle Plancher
    • Onglet Structuregroupe de fonctions Structureliste déroulante Dalle Plancher
  2. Dans le sélecteur de type, spécifiez le type du plancher.
  3. Sur le ruban, cliquez sur (Ligne de contour).
  4. Cliquez sur (Choisir des murs) et sélectionnez les murs de délimitation.

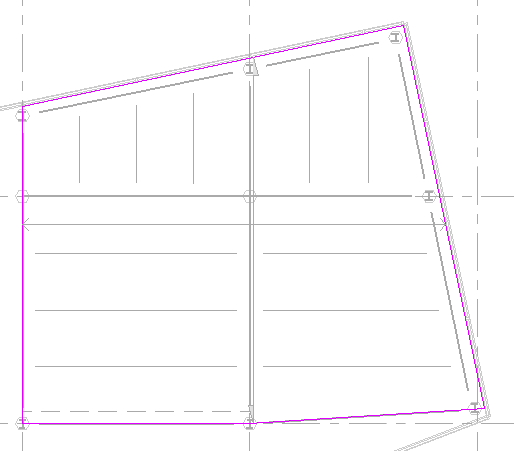

    Remarque : Au lieu de choisir des murs, vous pouvez esquisser un plancher. Dans le groupe de fonctions Dessiner du ruban, utilisez les outils d'esquisse pour créer le contour du plancher. L'esquisse doit former une boucle fermée ou une condition d'appui.
  5. Pour modifier le sens de portée, cliquez sur (Direction de travée), puis cliquez sur l'arête ou la ligne souhaitée.
  6. (Facultatif) Dans la barre des options :
      Revit Structure
    • Spécifiez un décalage pour les bords de dalles.
    • Spécifiez un décalage pour les bords de dalles.
    • Sélectionnez A partir des limites de la couche principale.
  7. Sur le ruban, cliquez sur (Terminer le mode de modification).
Remarque : Pour ajouter des ouvertures à un plancher, voir Ouvertures dans des planchers.
