L'outil Quadrillage permet de placer des lignes de quadrillage dans la conception du bâtiment. Vous pouvez ensuite ajouter des poteaux le long des lignes de quadrillage. Les lignes de quadrillage sont des plans finis. Vous pouvez faire glisser leurs étendues dans les vues d'élévation de façon à ce qu'elles ne coupent pas les lignes de niveau. Cela vous permet de déterminer si les lignes de quadrillage apparaissent dans chaque nouvelle vue en plan que vous créez pour un projet. Voir Visibilité et étendues des données et Visibilité des quadrillages en arc dans les vues.

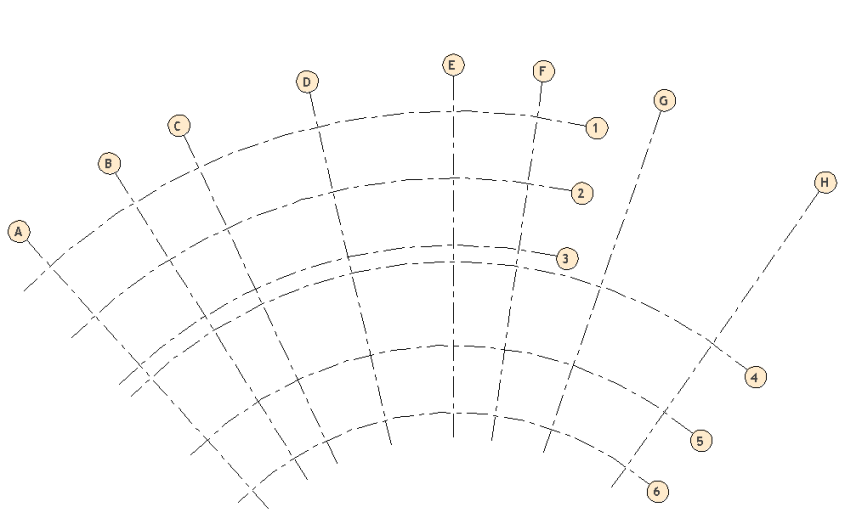

Les grilles peuvent se présenter sous la forme de lignes, d'arcs ou de segments multiples.
Vous pouvez masquer les lignes de quadrillage après les avoir ajoutées. Pour plus d'informations, voir Masquage des éléments dans une vue.
