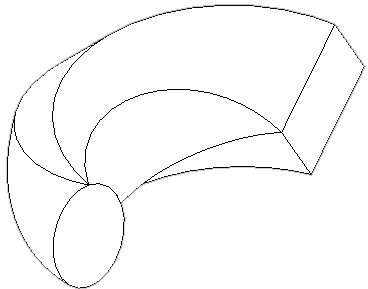

Dans l'environnement de conception, un raccordement par chemin est créé à partir d'au moins deux des profils 2D qui sont balayés le long d'une trajectoire. Le profil est constitué de traits perpendiculaires à la ligne qui définissent la trajectoire.
Remarque : Si vous créez une famille de composants à l'aide d'un gabarit autre qu'un gabarit de volume ou d'un composant adaptatif, reportez-vous à la rubrique Création d'un raccordement par chemin.
Pour créer un raccordement par chemin

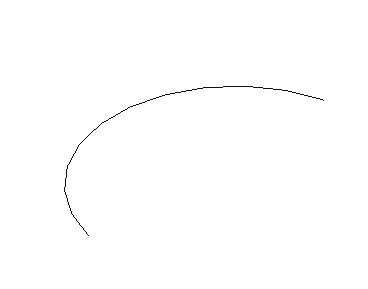

- Utilisez les outils sous l'onglet Créer
le groupe de fonctions Dessiner, pour dessiner une série de lignes connectées de manière à former une trajectoire.

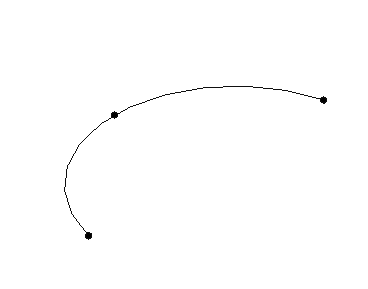

- Cliquez sur l'onglet Créerle groupe de fonctions Dessiner
Elément de point et placez le long de la trajectoire des points de référence pour les profils de raccordement par chemin.

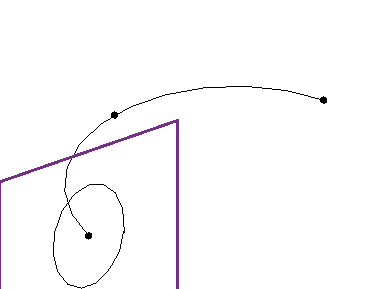

- Sélectionnez un point de référence et dessinez un profil fermé sur son plan de construction.

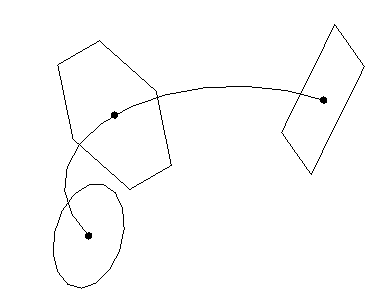

- De la même manière, dessinez des profils pour les autres points de référence.
- Sélectionnez la trajectoire et les profils.
- Cliquez sur l'onglet Modifier | Lignesle groupe de fonctions Forme
Créer une forme. Voir Accès à l'outil Créer une forme.
