Découpe d'ouvertures rectangulaires dans des murs

Utilisez cette procédure pour découper des ouvertures rectangulaires dans un mur droit ou incurvé (Pour couper des ouvertures arrondies ou polygonales, voir Modification du profil d'un mur.)

Exemple d'architecture

Vue d'une ouverture dans un mur en arc

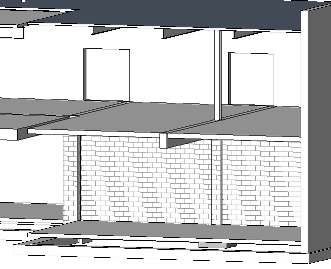

Exemple structurel

Vue d'une ouverture dans un mur

Pour découper une ouverture rectangulaire dans un mur

1. Ouvrez une vue d'élévation ou une vue en coupe pour accéder au mur qui hébergera l'ouverture.
2. Cliquez sur (Ouverture dans un mur).

   Localisation :

   • Onglet Architecturegroupe de fonctions Ouverture (Ouverture dans un mur)
   • Onglet Structuregroupe de fonctions Ouverture (Ouverture dans un mur)
3. Sélectionnez le mur hôte de l'ouverture.
4. Tracez une ouverture rectangulaire.

   Une fois le point d'arrivée de l'ouverture spécifié, l'ouverture s'affiche.

5. Pour modifier une ouverture, cliquez sur Modifier et sélectionnez l'ouverture.

   Vous pouvez utiliser les contrôles de glissement pour modifier la taille et l'emplacement de l'ouverture. Vous pouvez également la faire glisser vers un autre endroit sur le même mur et ajouter des cotes à l'ouverture.

   Exemple



   Modification d'une ouverture sélectionnée
