Paramètre | Description |
---|---|
Unités du dispositif | Nombre de composants de canalisation dans le système. |
Débit | Ecoulement cumulatif dans le système, basé sur le débit des différents composants du système. |

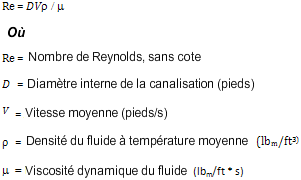

Nombre de Reynolds | Cette valeur est calculée à l'aide de la formule suivante :![]() |
Rugosité relative | Cette valeur est calculée à l'aide de la formule suivante :![]() |
Etat du flux | Cette valeur est déterminée par la valeur du nombre de Reynolds. Un nombre de Reynolds inférieur à 2000 est considéré comme un écoulement laminaire. Un nombre de Reynolds supérieur à 4000 est considéré comme un écoulement turbulent. Les nombres entre 2000 et 4000 sont imprévisibles et aucun calcul de déperdition n'est effectué. Il existe deux types d'écoulement turbulent : de transition et de turbulence complète. |
Facteur de frottement | Le facteur de frottement utilisé dans l'équation de Darcy-Weisbach est calculé en fonction des états de flux suivants :![]() Ecoulement laminaire ![]() Ecoulement turbulent |
Vitesse | Cette valeur est calculée à l'aide de la formule suivante :![]() |
Frottement | Cette valeur définit la perte de pression pour une unité de longueur de canalisation. |
Perte de charge | Cette valeur définit la chute de pression totale sur toute la longueur de la canalisation. |
