Extrusions par chemin

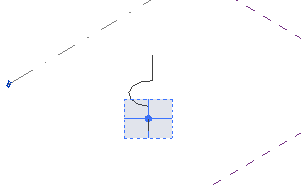

Dans l'environnement de conception, une extrusion par chemin est créée à partir d'un profil 2D qui est extrudé le long d'une trajectoire. Le profil est constitué de traits perpendiculaires à la ligne ou la série de lignes qui définissent la trajectoire. Pour créer une extrusion par chemin, sélectionnez le profil et la trajectoire, puis cliquez sur Créer une forme.

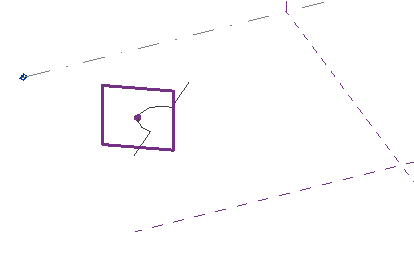

Les trajectoires composées de plusieurs segments permettent de créer une extrusion par chemin si le profil est constitué de boucles fermées. Si le profil n'est pas fermé, il n'est pas extrudé le long d'une trajectoire à plusieurs segments. Si la trajectoire est un segment d'une seule ligne, utilisez un profil ouvert pour créer l'extrusion par chemin.

Remarque : Si vous créez une famille de composants à l'aide d'un gabarit autre qu'un gabarit de volume ou de composant adaptatif, reportez-vous à la rubrique Création d'une extrusion par chemin.

Pour créer une extrusion par chemin à plusieurs segments

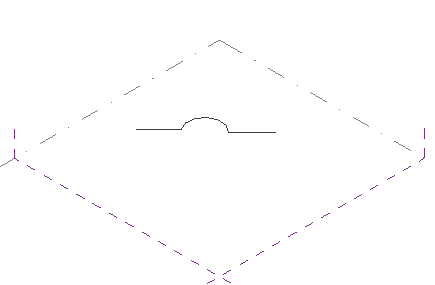

Cliquez sur l'onglet Créerle groupe de fonctions Dessiner Ligne, puis dessinez une série de lignes connectées pour constituer une trajectoire.

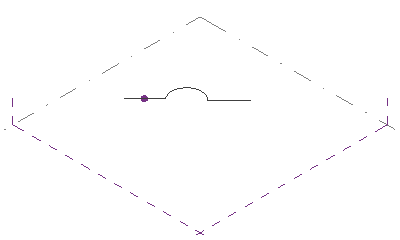

Cliquez sur l'onglet Créerle groupe de fonctions Dessiner Elément de point, puis cliquez le long de la trajectoire pour placer un point de référence.
Sélectionnez le point de référence. Le plan de construction apparaît.

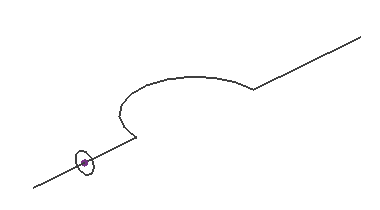

Dessinez un profil fermé sur le plan de construction.
Sélectionnez la ligne et les profils.

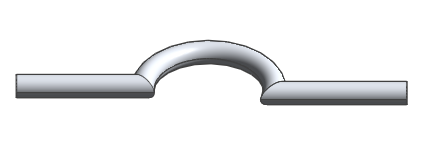

Cliquez sur l'onglet Modifier | Lignesle groupe de fonctions Forme Créer une forme. Voir Accès à l'outil Créer une forme.
