Lorsque les cotes s'affichent trop près les unes des autres, ce qui les rend difficiles à lire, vous pouvez éloigner le texte de la ligne de cote pour le rendre plus clair. Les contrôles du texte de la cote sont uniquement disponibles pour les cotes permanentes.
- Sélectionnez une cote.
- Placez le curseur sur la poignée bleue, située sous le texte de la cote, puis faites glisser le texte à un nouvel emplacement.
Si... Alors... - L'option Repère est sélectionnée, et
- La valeur de propriété du type pour Afficher le repère lorsque le texte se déplace est Eloigné de l'origine
Le repère s'affiche immédiatement lorsque le texte est déplacé. - L'option Repère est sélectionnée, et
- La valeur de propriété du type pour Afficher le repère lorsque le texte se déplace est Au-delà des lignes d'attache
Le repère s'affiche si le texte de la cote coupe une des lignes d'attache de la cote. L'option Repère n'est pas sélectionnée dans la barre des options ou la palette Propriétés Aucun repère ne s'affiche.

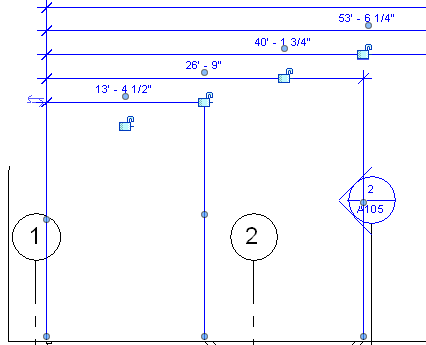

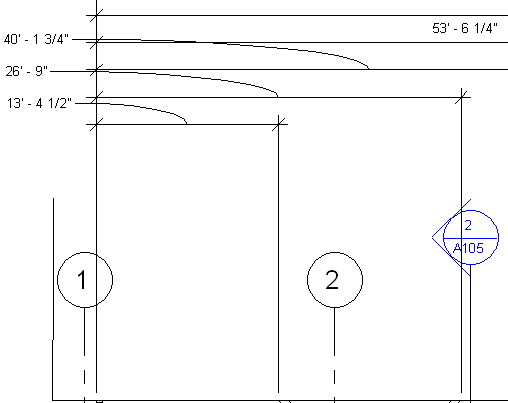

Exemple : repère d'arc (paramètre Au-delà des lignes d'attache)

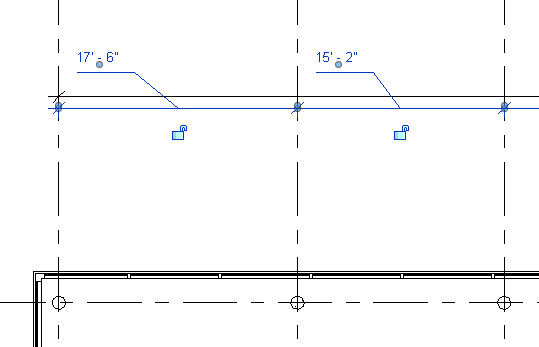

Exemple : ligne de repère (paramètre Eloigné de l'origine)
- Pour ramener le texte de la cote à sa position d'origine, faites glisser la poignée vers la ligne de la cote pour qu'elle s'accroche à sa position d'origine.
Pour réinitialiser la position de tout le texte de cote de la chaîne
- Cliquez avec le bouton droit sur la ligne de cote ou le texte de cote d'un segment.
- Cliquez sur Réinitialiser la position du texte de la cote.
