Lorsque le mode Rayons X est activé, il affiche les profils, les trajectoires explicites et implicites, les axes d'une forme et les noeuds de contrôle qui ont servi à créer une forme.
-
Profils
Les boucles fermées que vous avez dessinées pour définir la forme des extrusions, des lissages, des révolutions et des extrusions par chemin.
-

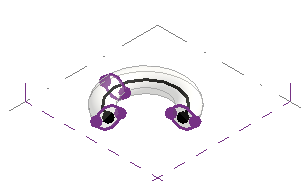

Trajectoires explicites
La ligne que vous avez dessinée pour définir une extrusion par chemin.
-

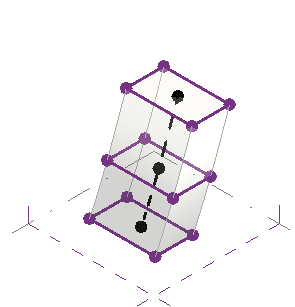

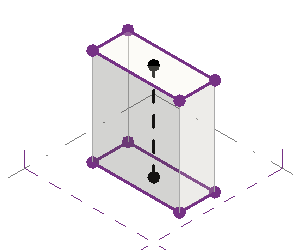

Trajectoires implicites
La ligne créée par le système pour construire les extrusions et les lissages.
-

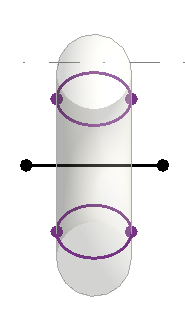

Axes
La ligne que vous avez créée pour définir la rotation d'une révolution.
-
Noeud de contrôle
Les points créés par le système sur la trajectoire qui héberge les profils.
Le mode Rayons X affiche ce qui suit :
