Les composants s'accrochent aux plans de référence et à d'autres composants de la même catégorie.
Accrochage au premier ou au deuxième point

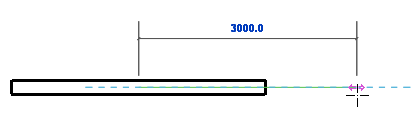

Accrocher colinéairement à la ligne existante : permet d'accrocher un point, afin qu'il soit colinéaire par rapport à la géométrie existante.
Accrocher à la ligne : permet d'accrocher un point à une ligne ou une géométrie existante. Le pointeur s'accroche également au milieu de la ligne.

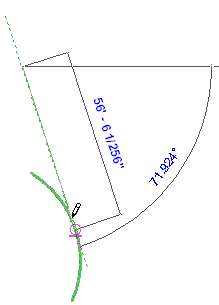

Accrocher tangente à l'arc : permet d'accrocher un point tangent à une extrémité d'arc existante.
Accrocher à l'extrémité ou au centre : permet d'accrocher un point à l'extrémité d'une ligne droite ou d'un arc, ou au centre d'un arc ou d'un cercle.
Accrochage du second point ou de l'ensemble de la ligne
Accrochage horizontal ou vertical : lorsque vous esquissez une ligne droite, Revit accroche la ligne afin qu'elle soit parfaitement horizontale ou verticale lorsque le pointeur s'approche de l'axe horizontal ou vertical.
Accrochage horizontal
Accrochage vertical
Accrocher parallèle à la ligne existante : permet d'accrocher une ligne parallèle à la géométrie existante.
Accrocher perpendiculaire à la ligne existante : permet d'accrocher une ligne perpendiculaire à la géométrie existante.
