Cet outil examine les systèmes mécaniques que vous créez dans un projet pour vérifier que chaque système est attribué à un système défini par l'utilisateur et qu'il est correctement connecté.
Vérification des systèmes de gaines
Pour vérifier les connexions des systèmes de gaines dans le modèle, cliquez sur l'onglet Analyser
le groupe de fonctions Vérifier les systèmes
Vérifier les systèmes de gaines.

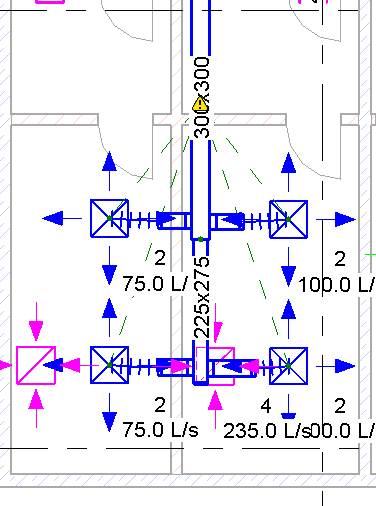

- Le système n'est pas connecté correctement.
Un système est considéré comme non connecté correctement lorsque des éléments dans le système ne sont pas connectés à un réseau physique. Par exemple, dans un système possédant une ou plusieurs bouches d'aération non connectées dans un réseau de gaines est considéré comme non connecté correctement.
- La configuration du flux et la configuration de la demande ne correspondent pas.
- La direction du flux ne correspond pas.

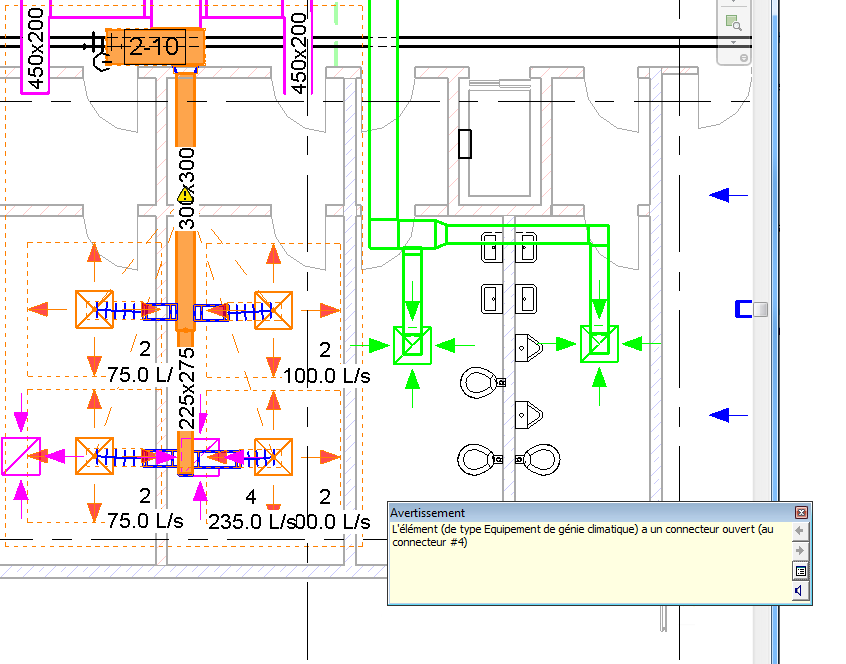

Cliquez sur un marqueur d'avertissement pour afficher le message correspondant. Dans le message d'avertissement, cliquez sur les boutons fléchés pour faire défiler les messages de la liste. Cliquez sur
Développer la boîte de dialogue des avertissements pour afficher les détails du message d'avertissement.
Cliquez à nouveau sur Vérifier les systèmes de gaines pour désactiver les marqueurs d'avertissement graphiques.
Affichage des déconnexions
le groupe de fonctions Vérifier les systèmes
Afficher les déconnexions. Dans la boîte de dialogue Afficher les options de déconnexion, sélectionnez un ou plusieurs des éléments suivants : - Gaine
- Canalisation
- Chemin de câbles et conduit
- Electrique
Dans l'exemple suivant, les marqueurs de déconnexion des gaines ont été sélectionnés.
Cliquez sur un marqueur d'avertissement pour afficher le message correspondant. Cliquez sur Développer la boîte de dialogue des avertissements pour afficher les détails du message d'avertissement.
Cliquez sur Afficher les déconnexions et annulez les sélections pour désactiver les marqueurs de déconnexion.
