Pour afficher le plan de construction actif d'une vue
- Sur le ruban, cliquez sur
(Afficher). - Onglet Architecture
groupe de fonctions Plan de construction (Afficher) - Onglet Structure groupe de fonctions Plan de construction (Afficher)
- Onglet Systèmesgroupe de fonctions Plan de construction (Afficher)
- Editeur de familles : onglet Créergroupe de fonctions Plan de construction (Afficher)
Localisation :
- Onglet Architecture

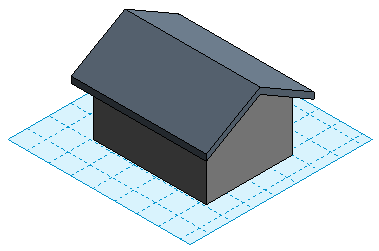

Le plan de construction s'affiche alors sous forme de quadrillage.
Pour définir le plan de construction d'une vue
- Sur le ruban, cliquez sur
(Définir). - Onglet Architecture groupe de fonctions Plan de construction (Définir)
- Onglet Structuregroupe de fonctions Plan de construction (Définir)
- Onglet Systèmesgroupe de fonctions Plan de construction (Définir)
- Editeur de familles : onglet Créergroupe de fonctions Plan de construction (Définir)
Localisation :
- Onglet Architecture
- Dans la boîte de dialogue Plan de construction, sous Spécifier un nouveau plan de construction, sélectionnez l'une des options suivantes :
- Nom : sélectionnez un plan de construction dans la liste, puis cliquez sur OK.
La liste inclut les niveaux, les quadrillages et les plans de référence nommés.
- Choisir un plan : Revit crée un plan qui coïncide avec le plan sélectionné. Choisissez cette option et cliquez sur OK. Déplacez ensuite le curseur sur la zone de dessin pour mettre en surbrillance les plans de construction disponibles, puis cliquez pour sélectionner le plan de votre choix.
Vous pouvez sélectionner tout plan sur lequel il est possible d'appliquer des cotes, notamment les faces des murs, les faces de modèles liés, les faces d'extrusion, les niveaux, les quadrillages et les plans de référence.
- Choisir une ligne et utiliser le plan correspondant : Revit crée un plan de construction dans le même plan que le plan de construction d'origine de la ligne sélectionnée. Choisissez cette option et cliquez sur OK. Déplacez le curseur sur la zone de dessin pour mettre en surbrillance les lignes disponibles, puis sélectionnez-en une.
- Nom : sélectionnez un plan de construction dans la liste, puis cliquez sur OK.
- Si le plan sélectionné est perpendiculaire à la vue active, la boîte de dialogue Aller à la vue s'affiche. Sélectionnez une vue et cliquez sur Ouvrir la vue.
