Affecter des conditions limites à partir d'un gabarit

Dans cette section, nous allons affecter les conditions limites à partir d'un gabarit existant.

Cliquez sur Conditions limites à partir de l'onglet Configuration :

Remarque : Pour appliquer les conditions limites à partir d'un gabarit, la méthode la plus facile consiste à les faire glisser directement sur le modèle.

Remarque : Il se peut que les surfaces soient sélectionnées lorsque vous leur affectez des paramètres. Veillez à désélectionner ces surfaces avant d'affecter la condition limite suivante. Les éléments sélectionnés sont répertoriés dans la Liste de sélection. Pour visualiser la liste, cliquez sur Liste de sélection dans la barre d'outils Accès rapide :

Développez la branche Conditions limites pour la barre Etude de conception.

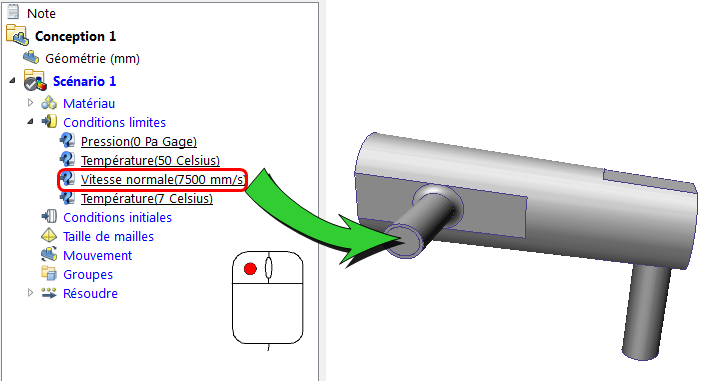

Cliquez avec le bouton gauche de la souris sur la condition Vitesse et faites glisser sur l'une des entrées :

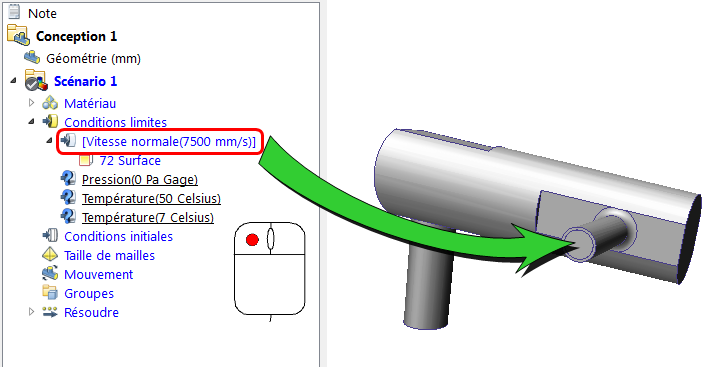

Cliquez avec le bouton gauche de la souris sur la condition Vitesse et faites glisser sur l'autre entrée :

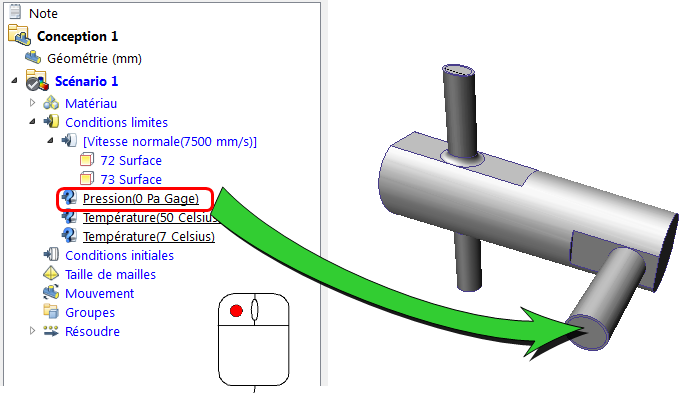

Cliquez avec le bouton gauche de la souris sur la condition Pression et faites glisser sur la surface de sortie :

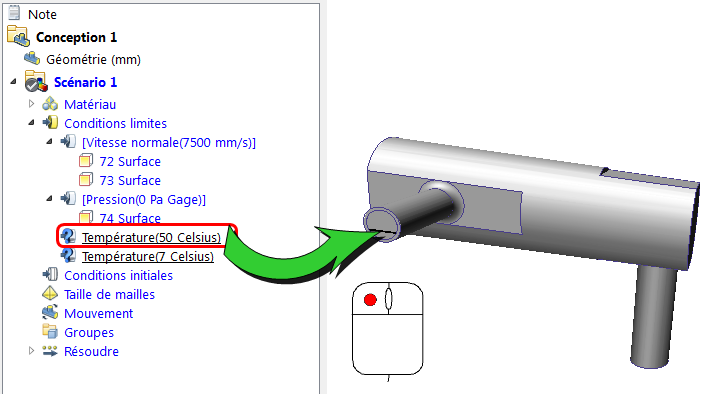

Cliquez avec le bouton gauche de la souris sur la condition Température (50 Celsius) et faites glisser sur l'entrée chaude :

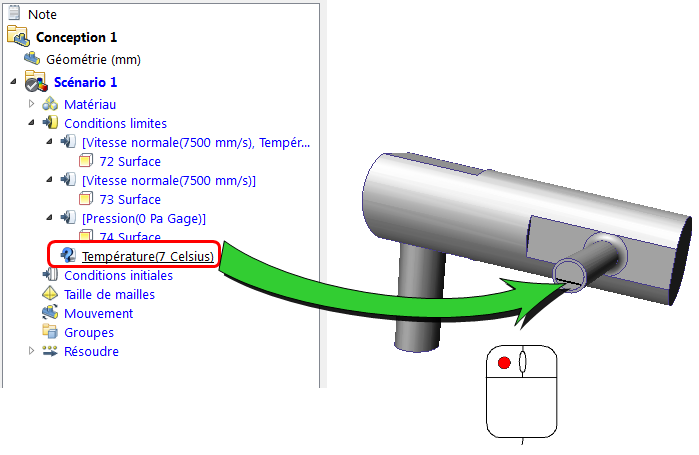

Cliquez avec le bouton gauche de la souris sur la condition Température (7 Celsius) et faites glisser sur l'entrée froide :
