Comparaison des maillages dans le Centre d'analyse de la conception

Pour lancer la comparaison des résultats, cliquez sur Centre de décision dans la barre d'outils Accès rapide :

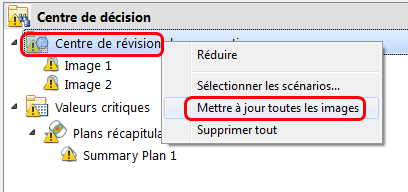

Dans le Centre de décision, cliquez avec le bouton droit de la souris sur la branche Centre d'analyse de la conception et cliquez sur Mettre à jour toutes les images.

L'onglet Centre d'analyse de la conception de la barre Données de sortie devrait être actif. Cliquez sur Image 1 pour afficher l'image récapitulative du maillage :

Remarque : Une vue miniature de chaque scénario apparaît dans le Centre d'analyse de la conception. Le maillage final est montré dans la fenêtre graphique.

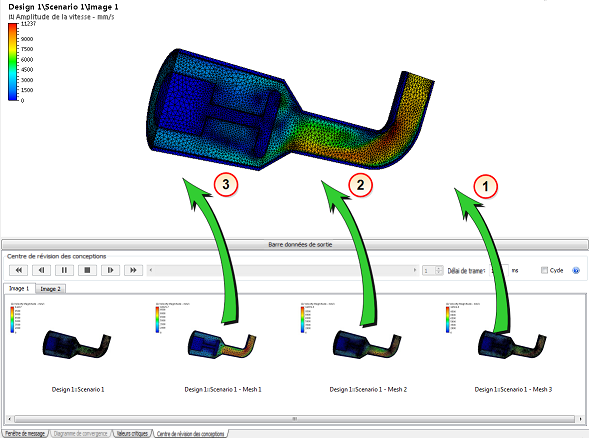

Pour charger les trois autres images dans l'affichage, faites glisser chacune d'elles dans la fenêtre graphique :

Remarque : Faites glisser les images dans l'ordre suggéré. Il sera ainsi plus facile de faire défiler du maillage initial (le plus grossier) au maillage final (le plus fin).

Utilisez le curseur et les contrôles "VCR" de la zone Centre d'analyse de la conception pour comparer les quatre maillages.

Remarque : Lorsque vous déplacez le curseur de la droite vers la gauche, le maillage semble plus fin. Parcourez le modèle afin de voir l'effet total de l'adaptation de maillage sur le modèle.

Dans l'étape suivante, nous allons comparer le plan de résultats que nous avons capturé au niveau du plan de symétrie.
