Centre de décision : image récapitulative d'une isosurface

Dans l'étape précédente, vous avons regardé la température au milieu du hall et nous avons observé des différences importantes entre les scénarios d'hiver et d'été. Dans cette étape, nous allons utiliser l'image récapitulative d'une isosurface pour mieux comprendre l'interaction entre l'écoulement et la température.

Remarque : A titre de référence, il s'agit de l'isosurface (de vitesse constante = 35 pi/min, colorée par la température) du scénario d'été :

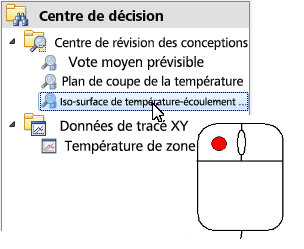

1. Dans le centre de décision, cliquez avec le bouton gauche de la souris sur Temperature-Flow Iso Surface.

Remarque : Notez que l'ordre des images récapitulatives peut être modifié dans la liste après avoir renommé et mis à jour les images. Veillez à sélectionner l'image récapitulative Temperature-Flow Iso Surface.

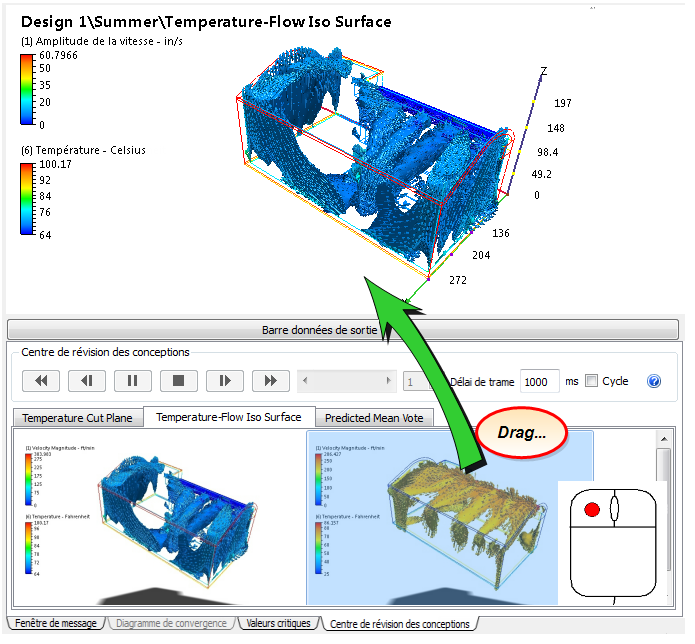

2. Faites glisser l'image de l'hiver dans la fenêtre graphique.

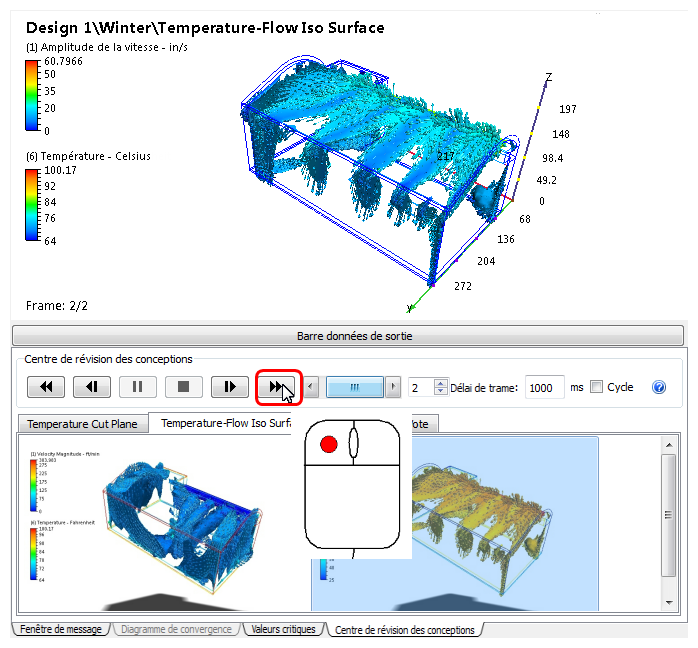

3. Comparez les résultats en cliquant sur le bouton de lecture.

4. Lorsqu'elles les images sont en train d'être lues, faites pivoter le modèle pour voir le hall de différents angles.

Remarque : Cette image montre la température partout dans le modèle qui a une vitesse de 35 pi/min. Ces images montrent comment l'air refroidi affecte l'occupant du scénario d'été et comment l'air chaud circule à travers le hall fournissant un écoulement d'air chaud moins intrusif.

Dans l'étape suivante, nous regardons certains résultats quantitatifs...
