Données avancées et approximatives de durée de vie par déformation

Données de durée de vie par déformation avancée

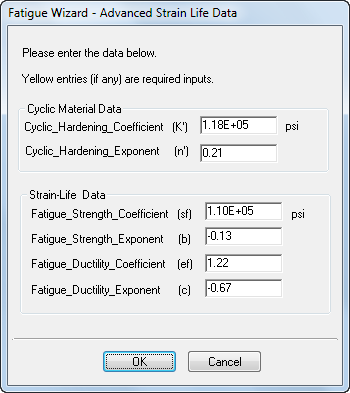

Dans cette étape, vous pouvez définir les paramètres requis pour générer une courbe de durée de vie par déformation avancée pour les analyses de durée de vie basées sur la déformation (EN). Cliquez sur le bouton radio Avancé dans la section Données de durée de vie par déformation de la boîte de dialogue de l'étape 2. Si ce bouton radio est déjà sélectionné, cliquez sur le bouton Afficher/Modifier. Cette section de la boîte de dialogue s'affiche uniquement si l'option d'analyse Durée de vie basée sur la déformation (EN) a été sélectionnée à l'étape 1. La boîte de dialogue suivante s'affiche.

Remarque : Les données de durée de vie par déformation avancée des métaux inclus dans la base de données de matériaux de l'assistant de fatigue sont déjà définies. Pour les matériaux définis par l'utilisateur, si ces paramètres avancés sont inconnus, utilisez la méthode de données de durée de vie par déformation approximative.

Données de durée de vie par déformation approximative

Il existe plusieurs méthodes pour obtenir des données de matériaux approximatives basées sur la durée de vie par déformation à partir de données monotones plus facilement accessibles, telles que la résistance à la traction, le module, etc. La méthode utilisée dans l'assistant de fatigue est celle de Seeger/Beste. Elle est référencée dans de nombreux textes traitant du calcul de la fatigue basé sur la déformation. Cette technique crée une approximation de la courbe de longévité par déformation (coefficients basés sur la déformation) à l'aide de la formule suivante :

Aciers :

• K' = 1.65 * UTS
• n' = 0.15
• Sf = 1.5 * UTS
• b= -0.087
• c= -0.58
• Ef = 0.59 (si UTS/E<0.003)
• Ef = 0.59*(1.375-125*UTS/E)

Autres métaux :

• K' = 1.61 * UTS
• n' = 0.11
• Sf = 1.67 * UTS
• b= -0.095
• c= -0.69
• Ef = 0.535

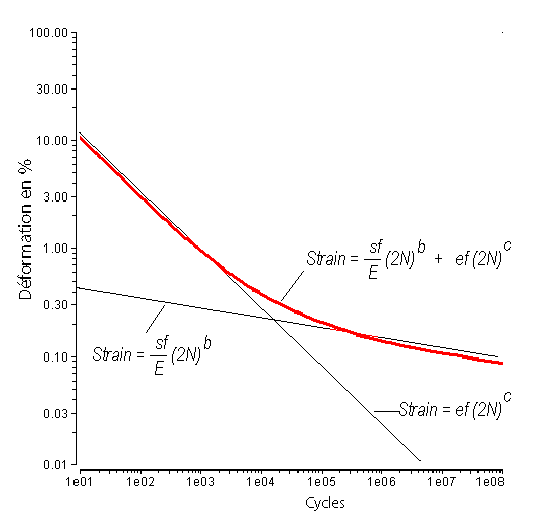

L'image suivante illustre ces paramètres.

L'ajout de deux courbes définies par les paramètres saisis dans la boîte de dialogue de l'assistant de fatigue crée la courbe de cycle de déformation (rouge).

Affichage de la courbe de durée de vie par déformation

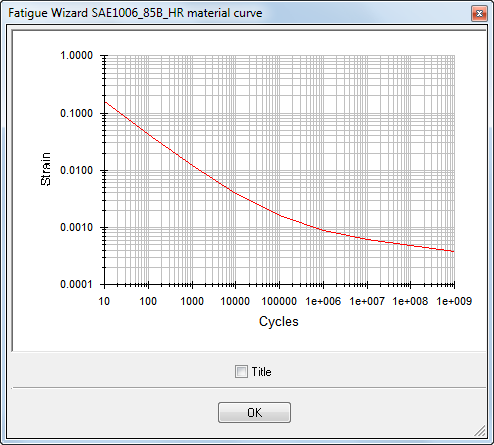

Cliquez sur le bouton Afficher le graphique du matériau () pour afficher la courbe de durée de vie par déformation. Cette action est identique et indépendante de l'option de données S-N (approximative ou avancée sélectionnée. Une courbe typique est illustrée dans l'image suivante.
