L'assistant de fatigue permet de calculer l'avarie de fatigue à l'aide du "spectre de charge" ou du "cycle opératoire". Ce type d'analyse est une méthode de calcul efficace pour évaluer une structure ou un composant en fonction de sa résistance dans diverses conditions de charge.
Vous effectuez l'analyse séquentielle à l'aide d'un fichier texte au format CSV contenant la description des charges appliquées et des répétitions de chaque charge. Pour modifier ce fichier, utilisez un éditeur de texte tel que le Bloc-notes, et importez-les dans l'assistant de fatigue à l'étape 4.

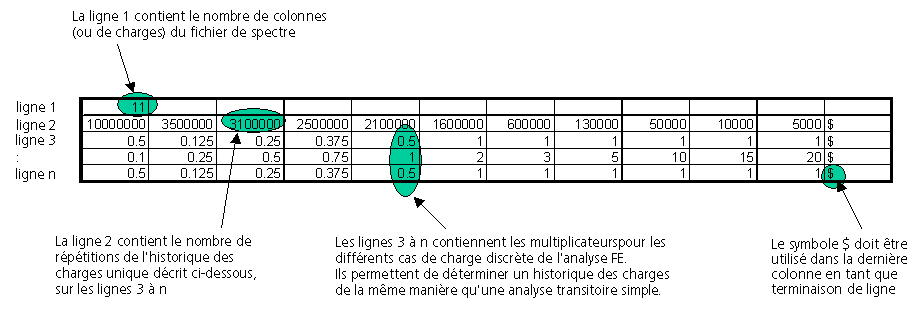

Voici un exemple de format de fichier de spectre et une description des valeurs requises :
Dans l'exemple ci-dessus, l'ajout des avaries est effectué de la façon suivante :
- La ligne 1 contient le nombre total de charges discrètes du fichier de spectre. Dans ce cas, il y en a 11 : le fichier de spectre comporte donc 11 colonnes.
- L'assistant de fatigue lit ensuite chaque colonne de données dans le fichier de spectre et crée des historiques de charge individuels dans chaque colonne.
- Les lignes 3 à 5 contiennent des multiplicateurs pour les cas de charge 1 à 3 de la MEF. Ils sont appliqués en plus des multiplicateurs saisis directement à l'étape 4 de l'assistant de fatigue. La description de cet historique de charge individuel est identique à une analyse transitoire basée sur les cas de charge de la MEF.
- L'historique de charge défini de la ligne 3 à la ligne n est ensuite répété un nombre de fois donné. Le nombre de répétitions est déterminé par le contenu de la ligne 2.
- Une avarie est calculée pour le cycle et le nombre de répétitions décrit ci-dessus.
- L'assistant de fatigue répète les étapes précédentes pour chaque colonne du fichier de spectre.
- Le nombre total d'avaries est ajouté à tous les historiques de charge et signalé dans le rapport.
Voici un exemple de fichier de spectre au format CSV :
11
10000000,3500000,3100000,2500000,2100000,1600000,600000,130000,50000,10000,5000,$
0.5,0.125,0.25,0.375,0.5,1,1,1,1,1,1,$
0.1,0.25,0.5,0.75,1,2,3,5,10,15,20,$
0.5,0.125,0.25,0.375,0.5,1,1,1,1,1,1,$
