Il pannello Preview consente di visualizzare una rappresentazione grafica della geometria del componente sezione tipo nelle fasi della creazione.
Utilizzo delle funzioni Pan e Zoom
| Per: | Procedere nel seguente modo: |
|---|---|
| Panoramica | Fare clic sulla rotellina del mouse e trascinare. |
| Zoom | Far scorrere la rotellina del mouse. |
| Eseguire lo zoom sulle estensioni del componente sezione tipo. | Fare clic su Fit to Screen. |
Visualizzazione di codici e commenti

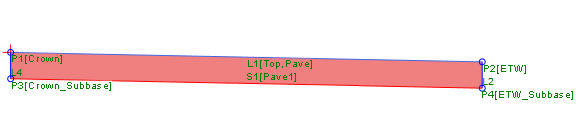

Nel pannello Preview vengono visualizzati i codici e i commenti assegnati nella tavolozza Properties.
| Per visualizzare: | Procedere nel seguente modo: |
|---|---|
| Codes | Selezionare la casella Codes. |
| Commenti | Selezionare la casella Comments. |
Modalità di anteprima
Nel pannello Preview sono disponibili due modalità di anteprima della geometria:
- Roadway Mode: modalità utilizzata per la costruzione di modellatori. In Roadway Mode viene visualizzata un'anteprima della geometria che viene disegnata utilizzando i parametri obiettivo definiti per il componente sezione tipo. Si tratta della modalità di anteprima di default.
- Layout Mode: modalità utilizzata per la composizione di sezioni tipo. In Layout Mode vengono nascosti i parametri obiettivo, mentre la geometria del componente sezione tipo viene disegnata utilizzando i valori che vengono normalmente sostituiti dai parametri obiettivo.
Verifica del funzionamento dei componenti sezione tipo con i parametri obiettivo

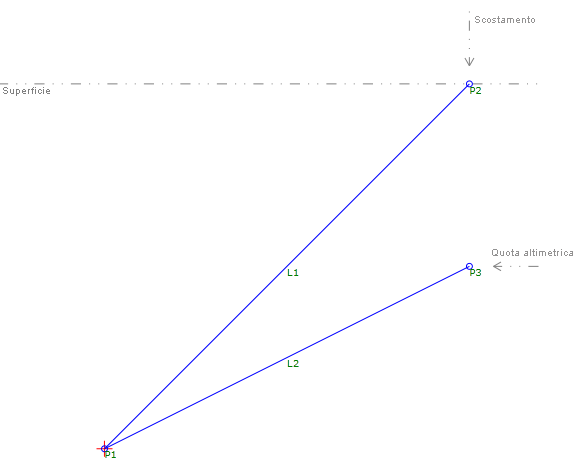

Se si assegna un parametro obiettivo, nel pannello Preview ne viene visualizzata la posizione rispetto al punto di origine.
Se un elemento di geometria fa riferimento ad un parametro obiettivo, trascinare il parametro per verificare le reazioni del componente sezione tipo in base alle variazioni dell'obiettivo.
Nota: La linea del parametro obiettivo esegue lo snap all'incremento di 0,1 più prossimo. Per un posizionamento più preciso, immettere un valore per Preview Value nella scheda Target Parameters.
