In questa parte dell'esercitazione si inverte il flusso di lavoro e si esportano dati elettrici di Inventor in AutoCAD Electrical.
Aggiunta di un connettore

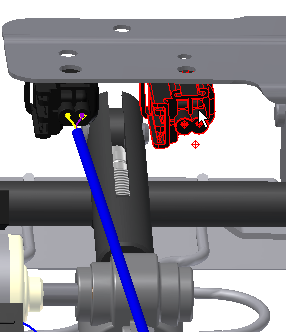

- Posizionare una ricorrenza del connettore 900356.ipt. Posizionare la ricorrenza all'incirca come indicato.Suggerimento: Trascinare una delle ricorrenze dal browser nella finestra grafica per creare un'altra ricorrenza, anziché utilizzare il comando Posiziona.

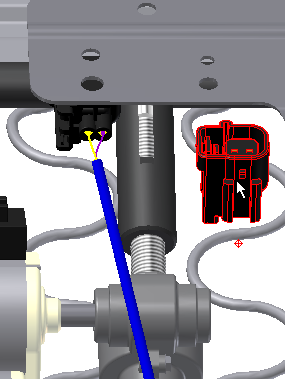

- Nella scheda Assembla , gruppo Posizione, scegliere Grip snap o Sposta componente e Ruota componente. Collocare il connettore in una posizione simile a quella nell'immagine seguente. I piedini sul connettore devono essere rivolti verso la parte anteriore del sedile.
In genere si utilizzano i vincoli di assieme per posizionare e vincolare il componente, ma in questo esercizio non è necessario farlo.
