In questa sezione verrà posizionato uno stampo base a due piastre.
- Nella barra multifunzione fare clic sulla
scheda Assieme stampo
gruppo Assieme stampo
Stampo base

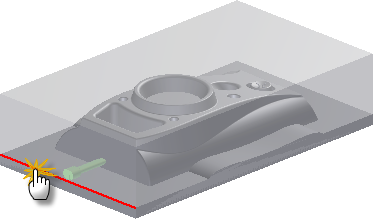

. - Nella finestra di dialogo Stampo base, accertarsi che sia attivata la selezione Posizionamento. Selezionare il bordo che separa punzone e matrice per individuare la Posizione punto di riferimento come mostrato nell'immagine seguente.
- Nella finestra di dialogo Stampo base, fare clic sull'elenco a discesa Fornitore e tipo. Selezionare Futaba come Fornitore e Stampo base a tre piastre come Categoria.
- Selezionare FUTABA-DA-S-IH dall'elenco.
- Impostare la dimensione a 400 x 450 mm.

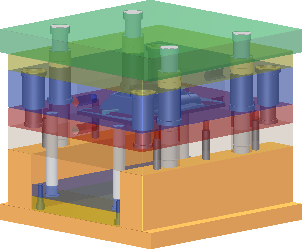

- Fare clic su OK per generare lo stampo base, come mostrato nell'immagine seguente.
- Facoltativamente, se è stata attivata l'opzione Richiedi nomi file, fare clic su OK nella finestra di dialogo Denominazione file per accettare i valori di default e generare lo stampo base.
