Nel progetto in questione, i membri verticali devono essere allineati con i canali superiori e inferiori. I membri verticali devono essere allungati in modo da soddisfare tali criteri.

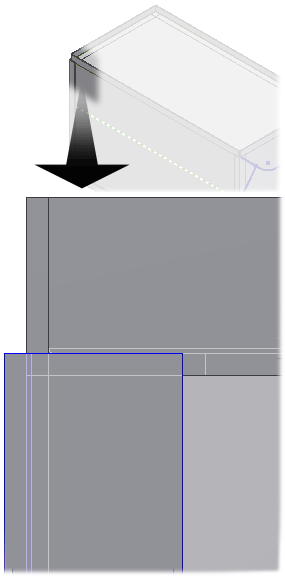

- Orientare la vista del modello come illustrato.
- Nella barra multifunzione fare clic sulla
scheda Progettazione
gruppo Telaio
Allunga/Accorcia
. - Selezionare il canale verticale. Eseguire la selezione in corrispondenza della parte superiore del canale.Nota: Quando si allunga un'estremità di un componente, verrà allungata l'estremità più vicina al cursore al momento della selezione del componente.
- Verificare che il comando Allunga - Accorcia membro telaio ad un'estremità sia selezionato.
A questo punto, l'estremità del canale verticale risulta allineata con le superfici interne dei canali superiori. La larghezza dei canali è di 40 mm. Ne deriva che la distanza dell'estensione è di 35 mm.
- Immettere 35 mm nel campo Estensione.
- Fare clic su Applica.
- Ripetere il processo per l'altra estremità del canale verticale inserendo 5 mm come valore della distanza di allungamento.
- Ripetere il processo per le estremità superiori dei tre canali restanti. Non è necessario regolare le estremità inferiori dei canali restanti.
- Al termine chiudere la finestra di dialogo.
