Creazione di percorsi di tubi flessibili

Utilizzare il comando Nuovo percorso con uno stile del tubo flessibile attivo per aggiungere un percorso del tubo flessibile alla conduttura attiva. È possibile stabilire la posizione di memorizzazione dell'assieme di tubi flessibili contenente il percorso di tubi flessibili. È consigliabile situare tutti gli assiemi di tubi flessibili all'interno della conduttura primaria corrispondente.

Per definire il percorso, utilizzare il comando Percorso nella scheda Percorso, quindi selezionare due o più punti. Il metodo di creazione di un percorso varia a seconda del numero di raccordi inclusi nello stile. Per controllare con più precisione la direzione e la forma del percorso, è possibile selezionare punti intermedi del percorso usando come guida gli strumenti visualizzati.

Suggerimento: Per posizionare in modo preciso il segmento del tubo flessibile nei punti chiave dell'assieme, è possibile creare punti di riferimento all'interno dell'assieme prima di creare il percorso stesso.

Creazione di un percorso di tubi flessibili con due raccordi

1. Nel browser, attivare la conduttura che dovrà contenere il nuovo percorso.
2. Con uno stile a due raccordi attivo, fare clic su scheda Conduttura tubo gruppo Percorso Nuovo percorso .
3. Nella finestra di dialogo Crea nuovo tubo flessibile, specificare un nome e una posizione per il sottoassieme di tubi flessibili, quindi fare clic su OK.
4. Nella barra multifunzione fare clic sulla scheda Percorso gruppo Crea Percorso per iniziare il collegamento al percorso.
5. Nella finestra grafica, selezionare una posizione per il primo raccordo:
   • Per collegare un altro raccordo, posizionare il cursore sul raccordo, quindi fare clic per impostare la connessione.
   • Per connettere una parte standard di Autodesk Inventor, posizionare il cursore sulla parte, quindi fare clic su uno spigolo circolare.
   • Per eseguire il posizionamento nella finestra grafica, fare clic in un punto qualsiasi dello sfondo.
   Nota: Se necessario, utilizzare la BARRA SPAZIATRICE o fare clic con il pulsante destro del mouse e scegliere Connessione successiva per invertire la direzione della connessione per il raccordo.
6. Selezionare una posizione per il secondo raccordo.
   Suggerimento: Prima di posizionare il raccordo, è possibile invertire la direzione dell'asse. Per invertire le direzioni, premere la BARRA SPAZIATRICE o fare clic con il pulsante destro del mouse e scegliere l'opzione Seleziona altra direzione dal menu contestuale.
7. Se necessario, inserire un numero qualsiasi di punti interni. Fare clic in sequenza dal raccordo iniziale al raccordo finale o dal punto finale.
   • Per associare il punto ad una geometria esistente, selezionare un vertice, un punto di riferimento o i punti centrali dei componenti circolari.
   • Per eseguire l'offset di un punto ad una distanza specifica, selezionare una faccia o un piano di lavoro.

   Durante l'esecuzione delle selezioni desiderate, viene visualizzata una linea tra il punto selezionato e la posizione corrente del cursore. La linea tra i punti viene tracciata man mano che si eseguono le selezioni.

8. Per modificare l'offset quando si posiziona il cursore su una faccia, fare clic con il pulsante destro del mouse e scegliere Modifica offset.
9. Nella finestra di dialogo Modifica offset, immettere il valore di offset desiderato (con o senza unità di misura) e fare clic su OK.

   Il nuovo valore di offset viene utilizzato fino al completamento del segmento o alla successiva modifica dell'offset.

   Nota: se non viene specificata alcuna unità, viene utilizzata l'impostazione di default.
10. Una volta completata la forma del segmento, fare clic con il pulsante destro del mouse e scegliere Fatto. Selezionare Torna o Concludi percorso per uscire dalla modalità percorso.

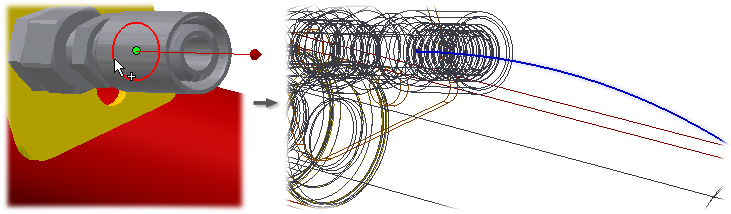

Nell'immagine seguente viene illustrato il percorso che viene creato quando la direzione del vettore del percorso iniziale è valida.

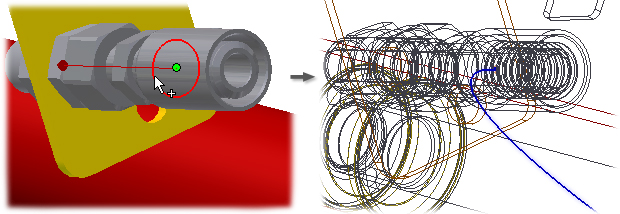

Nell'immagine viene illustrato il percorso che viene creato quando la direzione del vettore del percorso iniziale non è valida.

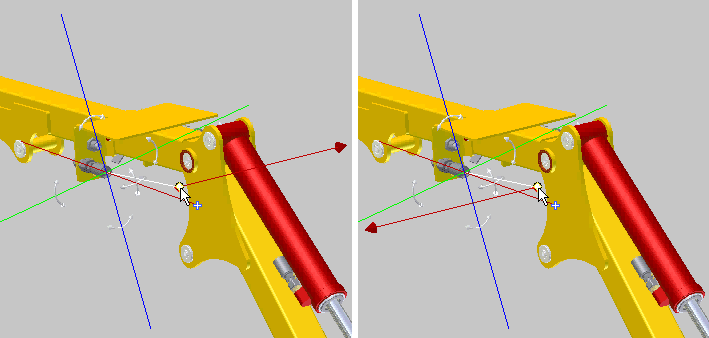

Nell'immagine seguente vengono illustrate due delle sei possibili direzioni delle coordinate per il vettore della direzione del percorso quando si assume un punto di riferimento esistente. Posizionare il cursore sul punto di riferimento, quindi premere la BARRA SPAZIATRICE per scorrere ciclicamente le direzioni del vettore.

Procedura di creazione del tubo flessibile con raccordi

Creazione di un percorso di tubi flessibili con un raccordo o senza raccordi

Se nel percorso esiste solo un raccordo, occorre utilizzarlo come raccordo iniziale.

1. Nel browser, attivare la conduttura che dovrà contenere il nuovo percorso.
2. Con uno stile a raccordo singolo o senza raccordo attivo, fare clic su scheda Conduttura tubo gruppo Percorso Nuovo percorso .
3. Nella finestra di dialogo Crea nuovo tubo flessibile, specificare un nome e una posizione per il sottoassieme di tubi flessibili, quindi fare clic su OK.
4. Nella barra multifunzione fare clic sulla scheda Percorso gruppo Crea Percorso per iniziare il collegamento al percorso.
5. Nella finestra grafica, selezionare una posizione per il punto iniziale del tubo flessibile o per il primo raccordo.
6. Se necessario, inserire un numero qualsiasi di punti interni. Fare clic in sequenza dal punto o dal raccordo iniziale al punto finale.
   • Per collegare un raccordo, posizionare il cursore sul raccordo, quindi fare clic per impostare la connessione.
   • Per associare il punto ad una geometria esistente, selezionare un vertice, un punto di riferimento o i punti centrali dei componenti circolari.
   • Per eseguire l'offset di un punto ad una distanza specifica, selezionare una faccia.
   • Per selezionare un punto in modo interattivo, utilizzare lo strumento per il percorso ortogonale 3D.

   Durante l'esecuzione delle selezioni desiderate, viene visualizzata una linea tra il punto selezionato e la posizione corrente del cursore. La linea tra i punti viene tracciata man mano che si eseguono le selezioni.

7. Per modificare l'offset durante la definizione della traiettoria del segmento, fare clic con il pulsante destro del mouse e scegliere Modifica offset.
8. Nella finestra di dialogo Modifica offset, immettere il valore di offset desiderato (con o senza unità di misura) e fare clic su OK.

   Il nuovo valore di offset viene utilizzato fino al completamento del segmento o alla successiva modifica dell'offset.

   Nota: se non viene specificata alcuna unità, viene utilizzata l'impostazione di default.
9. Una volta completata la forma del segmento, selezionare il punto finale, fare clic con il pulsante destro del mouse e scegliere Fatto. Selezionare Torna o Concludi percorso per uscire dalla modalità percorso.

Procedura di creazione del tubo flessibile senza raccordi
