Valutare la progettazione utilizzando materiali diversi. Scegliere tra le sostituzioni di materiale disponibili o utilizzare l'Editor stili per definire i materiali personalizzati:
- Nella colonna Materiale di sostituzione, fare clic sulla cella corrispondente al componente di cui si desidera modificare il materiale. La riga e il nodo del browser componenti associato nonché il componente nella finestra grafica vengono evidenziati per riflettere la selezione.
- Fare clic sulla freccia del menu contestuale per visualizzare l'elenco dei materiali e selezionare quello desiderato. A tutte le ricorrenze del componente viene assegnato il materiale di sostituzione. Se, ad esempio esistono 16 ricorrenze di un bullone e si sostituisce il materiale di uno di essi, il materiale verrà sostituito in tutte le 16 ricorrenze. Nota: È possibile copiare e incollare le sostituzioni di materiali. Fare clic con il pulsante destro del mouse su una cella dei materiali di sostituzione e scegliere Copia. Quindi, fare clic con il pulsante destro su un'altra cella dei materiali di sostituzione e scegliere Incolla.
- Specificare i materiali di sostituzione per quanti componenti si desidera, quindi fare clic su OK per applicare le modifiche.
Nota: Se il materiale che si desidera utilizzare non è disponibile tra i materiali forniti, è possibile modificare i materiali esistenti o definirne di nuovi. Per effettuare questa operazione, nella finestra di dialogo Materiali, fare clic su Editor stili.
Uso di più materiali componente

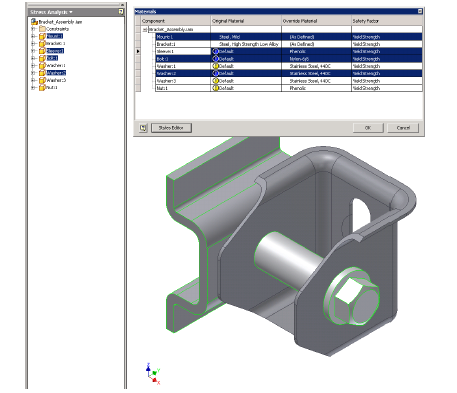

Nella finestra di dialogo Materiali è possibile selezionare gruppi di righe:
- Fare clic su una riga nella finestra di dialogo.
- Per selezionare più righe, tenere premuto il CTRL ed effettuare la selezione.
- Per selezionare più righe contigue, premere MAIUSC.
Nota: Le righe e i componenti selezionati nella finestra grafica vengono evidenziati.
Assegnare materiali di sostituzione alle selezioni:
- Con le righe selezionate, fare clic su una delle celle selezionate nella colonna Materiale di sostituzione.
- Nel menu a discesa, scegliere il materiale desiderato. Tale materiale di sostituzione viene applicato a tutte le righe selezionate.
Copiare e incollare un materiale di sostituzione:
- Fare clic con il pulsante destro del mouse su una riga e scegliere Copia. Il materiale di sostituzione associato alla riga viene copiato.
- Selezionare una o più righe di destinazione per il materiale di sostituzione.
- Fare clic con il pulsante destro del mouse su una riga evidenziata e scegliere Incolla. Il materiale di sostituzione copiato viene applicato a tutte le righe.
Fattore di sicurezza
Consente di specificare se utilizzare la resistenza allo snervamento o la resistenza massima a trazione per determinare il fattore di sicurezza. L'impostazione di default è la resistenza allo snervamento. Per i materiali duttili, selezionare Resistenza allo snervamento. Per i materiali fragili, selezionare Resistenza massima a trazione.
