Creazione di una lavorazione accoppiamento a scatto su una parte iniziando da punti di uno schizzo 2D.
- Creare o importare una parte a parete sottile.
- Creare uno schizzo 2D con punti corrispondenti ai posizionamenti Accoppiamento a scatto.
- Fare clic su
Scheda Modello 3d
gruppo Parte plastica
Accoppiamento snap
. Verificare che il metodo di posizionamento sia impostato su Da schizzo Nelle immagini seguenti viene usato lo stile di accoppiamento a scatto Gancio accoppiamento a scatto a sbalzo. - Se si tratta dell'unico schizzo con punti, questi verranno selezionati automaticamente. In alternativa selezionare i punti per il posizionamento (tenere premuto CTRL e fare clic per annullare la selezione).
- Osservare che le quattro direzioni possibili per ciascun accoppiamento a scatto sono allineate con l'asse XY del piano dello schizzo. Fare clic sulla freccia di direzione del gancio per orientare correttamente ciascun gancio.
- Modificare i parametri della trave e del gancio o utilizzare i manipolatori fino ad ottenere la forma desiderata. Osservare che i manipolatori della forma non sono attivi quando la direzione del gancio è rivolta verso il basso (per semplificare la selezione delle direzioni).

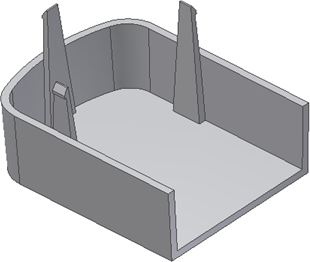

- Assicurarsi che l'opzione Estendi sia selezionata e fare clic su OK.
