- Nel gruppo Esci, fare clic su Concludi Simulazione dinamica, quindi fare clic sulla scheda Ambienti
Analisi sollecitazione
. Viene attivato l'ambiente dell'analisi sollecitazione. - Fare clic sul comando Crea simulazione
. - Nella scheda Tipo simulazione della finestra di dialogo Crea nuova simulazione, selezionare la casella di controllo Analisi carichi di movimento.
- Nella casella di riepilogo Parte, selezionare il componente Crank Sway. Nell'elenco vengono visualizzati tutti i componenti esportati in FEA.
- Quindi, specificare la fase temporale da analizzare. L'elenco Fase temporale visualizza tutte le 16 fasi temporali dell'ambiente Simulazione dinamica. È possibile scegliere la fase temporale da analizzare.
- Fare clic su OK. I carichi della fase temporale specificati vengono aggiunti al browser, nidificati nel nodo Carichi.
- Fare clic sul comando Simula per eseguire la soluzione.

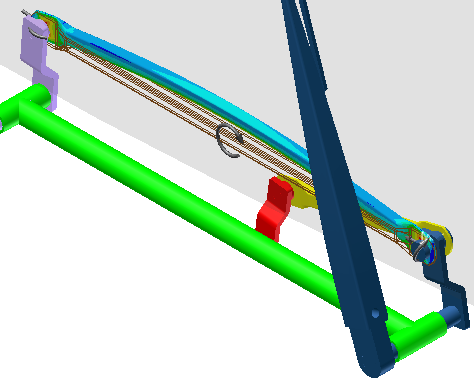

- Al termine della simulazione, valutare i risultati per l'intervallo di movimento.
