Aprire l'assieme e un assieme di cablaggio. L'assieme di cablaggio contiene i dati di cablaggio di wire e cavi.
Creazione di un assieme di cablaggio

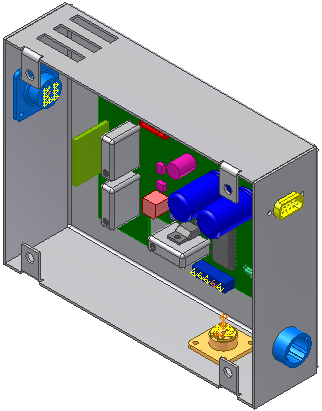

- Aprire Enclosure_Assembly.iam nella sottocartella Cable & Harness. È lo stesso assieme è utilizzato nell'esercitazione precedente.
-
Nella barra multifunzione fare clic sulla
scheda Assembla
gruppo Inizia
Cavi e cablaggi
. - Nella finestra di dialogo Crea cablaggio, immettere Harness Assembly1.iam per il nome per l'assieme di cablaggio, quindi accettare la posizione di default.
- Fare clic su OK.
Il sistema aggiunge l'assieme di cablaggio al browser e attiva l'ambiente di cavi e cablaggi.
- La scheda Cavi e cablaggi viene visualizzata nella barra multifunzione. Posizionare il cursore sui comandi della barra multifunzione per visualizzare le descrizioni comandi.
- Individuare il nuovo assieme di cablaggio nella gerarchia del browser.
