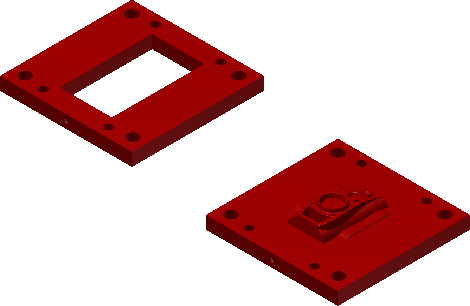

Tasca pezzo di lavoro

Creazione di tasche per un pezzo di lavoro rettangolare

1. Nella scheda Assieme stampo, fare clic su Tasca pezzo di lavoro.
2. Nella finestra di dialogo Tasca pezzo di lavoro, fare clic sulla freccia in basso e selezionare uno dei metodi seguenti per tagliare la tasca del pezzo di lavoro:
   • Gioco taglio wire
   • Angolo arrotondato
   • Gioco fori
   • Unione di matrici e punzoni nelle piastre dello stampo base
   Nota: Per attivare Diametro di strumenti, selezionare Angolo arrotondato e Gioco fori.
3. Per creare un disegno a prova di errore, effettuare quanto segue:
   • Selezionare Raccordo o Smusso.
   • Inserire un valore per il raccordo o lo smusso.
   • Selezionare l'angolo in cui si desidera aggiungere il raccordo o smusso.
   • Se Diametro degli strumenti è disponibile, immettere lo strumento di taglio.
4. Nell'Elenco tasche, assegnare ogni punzone e matrice alla tasca corretta.
5. Fare clic su OK.

Creazione di tasche per un pezzo di lavoro cilindrico

1. Nella scheda Assieme stampo, fare clic su Tasca pezzo di lavoro.
2. Nella finestra di dialogo Tasca pezzo di lavoro, fare clic sulla freccia in basso e selezionare uno dei metodi seguenti per tagliare la tasca del pezzo di lavoro:
   • Tasca cieca
   • Tasca passante
   • Unione di matrici e punzoni nelle piastre dello stampo base
3. Fare clic su OK.

Modifica di una tasca pezzo di lavoro

1. Nel browser Mold Design, fare clic con il pulsante destro del mouse sul nodo Tasca pezzo di lavoro, quindi scegliere Modifica lavorazione.
2. Nella finestra di dialogo Tasca pezzo di lavoro, modificare le impostazioni.
3. Fare clic su OK.

Eliminazione di una tasca pezzo di lavoro

• Nel browser Mold Design, fare clic con il pulsante destro del mouse sul nodo Tasca pezzo di lavoro, quindi scegliere Elimina.
