- Nella barra multifunzione fare clic sulla
scheda Annota
gruppo Simboli
Serie centrata
.

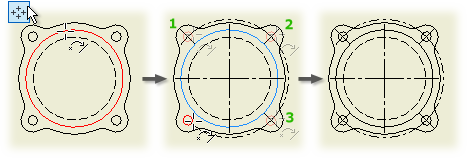

- Selezionare uno spigolo per definire il centro della serie.
- Fare clic sulla prima lavorazione della serie.
- Continuare a fare clic su altre lavorazioni finché non sono state aggiunte tutte le lavorazioni desiderate.
Suggerimento: Per creare una linea d'asse circolare chiusa, fare clic sulle lavorazioni in sequenza, in senso orario o in senso antiorario.
- Fare clic con il pulsante destro del mouse e scegliere Crea per accettare la serie centrata visualizzata.
L'operazione rimane attiva per consentire all'utente di aggiungere altre linee d'asse. Fare clic su [ESC] per terminare l'operazione.
|
Procedura di aggiunta di una linea d'asse per una serie di lavorazioni
