La funzionalità Regola orientamento consente di modificare la direzione di una parte plastica.

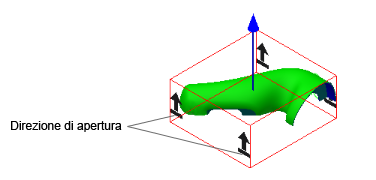

La direzione predefinita dell'apertura dello stampo è allineata all'asse Z positivo. Molti modelli di parti plastiche vengono costruiti in maniera casuale, pertanto in molti casi la direzione della parte plastica e la direzione dell'apertura dello stampo sono diverse. La funzionalità Regola orientamento viene utilizzata per uniformare le due direzioni.
Di seguito sono indicati i metodi disponibili per modificare la direzione delle parti plastiche:
- Rotazione della parte plastica.
- Allineamento dello spigolo o della direzione perpendicolare della superficie selezionata all'asse Z positivo.
Quando viene posizionata una parte in plastica, viene generato automaticamente un nodo Orientamento associato che non è possibile eliminare.
Comandi Regola orientamento, Serie e Regola posizione
- Regola orientamento
-
Modifica la direzione di una parte plastica nello stampo. Il risultato ottenuto viene applicato solo nell'assieme MP e non ha effetto sul sistema di coordinate dell'assieme del progetto di stampo.
- Regola posizione
-
Modifica la direzione di una parte in relazione ad un'altra parte o ad un asse.
- Serie
-
Fornisce metodi completi per il posizionamento e l'orientamento di parti in uno stampo che contiene più parti.
