- Per creare un disegno, fare clic su
Nuovo. - Nella finestra di dialogo Crea nuovo file, fare clic sulla cartella Modelli e selezionare ANSI (poll).idw, quindi fare clic su Crea.
- Salvare il documento di disegno con il nome MyAccumulator.idw.
-
Nella barra multifunzione fare clic sulla
scheda Posiziona viste
gruppo Crea
Base
. Viene visualizzata la finestra di dialogo Vista del disegno. - Nella scheda Componente, selezionare Corrente in Orientamento per utilizzare l'orientamento della vista corrente specificato nel file di assiemi. Mantenere le impostazioni di default per altre opzioni. Osservare quanto segue:
- L'assieme Accumulator.iam è selezionato in File.
- La rappresentazione vista Default e il livello di dettaglio Principale sono selezionati.
- La scala della vista è impostata su 0.08:1.
- L'opzione Crea viste proiettate immediatamente dopo la creazione di una vista di base è selezionata.
- Spostare l'anteprima verso il quadrante superiore destro del foglio di disegno. Fare clic per posizionare la vista.
Nota: Non fare clic su OK nella finestra di dialogo Vista del disegno. Se si fa clic su OK, la vista viene inserita in una posizione casuale e il comando viene terminato. - Spostare il cursore verso il basso per visualizzare un'anteprima della vista proiettata. Fare clic per posizionare la vista proiettata.

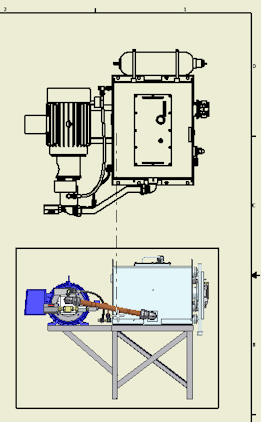

- Fare clic con il pulsante destro del mouse e scegliere Crea. Nel disegno vengono create due viste.
- Salvare il documento di disegno.
