A questo punto è possibile accedere all'ambiente IFA.
- Nella barra multifunzione fare clic sulla scheda Ambienti
gruppo Inizia IFA
.Inizialmente sono attivati soltanto tre comandi: Crea simulazione, Impostazioni IFA e Concludi IFA. Si procederà ora con la creazione di una simulazione, mentre le impostazioni IFA verranno esaminate nel passaggio successivo.
- Nel gruppo Gestione fare clic sul comando Crea simulazione
. Viene visualizzata la finestra di dialogo Crea nuova simulazione.È possibile utilizzare le impostazioni della finestra di dialogo per specificare un nome univoco, il tipo di simulazione e altri parametri per la simulazione.
Esistono due tipi di analisi del telaio.
- L'analisi statica valuta le condizioni di carico strutturale.
- L'analisi modale valuta le modalità di frequenza naturale.
Nota: Nella scheda Stato modello vengono specificate le opzioni per Vista di disegno, Di posizione e Livello di dettaglio da utilizzare per la simulazione. È inoltre possibile specificare il membro di iAssembly da associare alla simulazione. Le impostazioni possono variare per ciascuna simulazione. - Fare clic su OK per accettare le impostazioni di default per la simulazione.

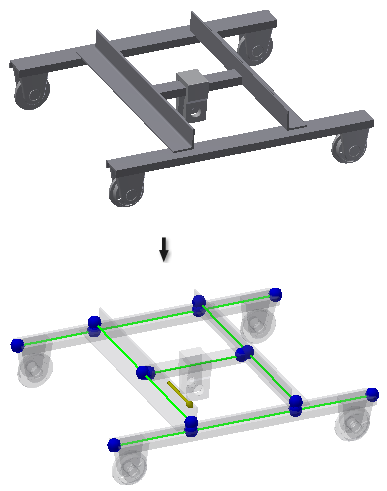

Il modello di Inventor viene convertito automaticamente in un modello semplificato di nodi e travi e viene creata una simulazione. Viene visualizzato anche il simbolo di gravità.
Nel browser viene visualizzata una struttura gerarchica di cartelle associate all'assieme e all'analisi.
La maggior parte dei comandi nei gruppi della barra multifunzione è ora disponibile per l'utilizzo. Dopo l'esecuzione della simulazione, vengono abilitati i comandi disabilitati.
