Informazioni sull'esercitazione

Creare curve 2D e 3D basate su equazione e utilizzarle per creare lavorazioni.

Categoria

Utenti esperti

Tempo richiesto

20 minuti

File delle esercitazioni usato

Creazione di un nuovo file di parti (unità di misura metriche)

Nota: Fare clic e leggere il file dell'esercitazione istruzioni di installazione in http://www.autodesk.com/inventor-tutorial-data-sets-2014. Quindi, scaricare i set di dati dell'esercitazione e le istruzioni di installazione del file dell'esercitazione e installare i set di dati come indicato.

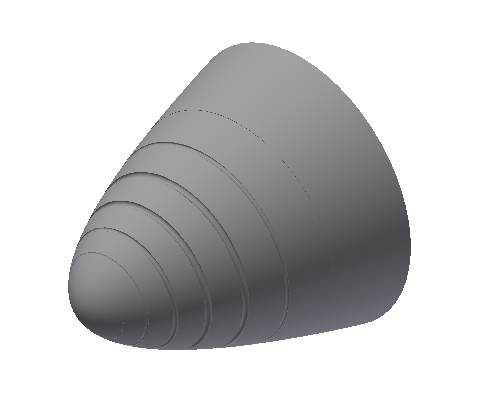

Le curve da equazione consentono di creare curve di schizzo 2D o 3D in base a un'equazione. Questi schizzi sono utilizzati con i comandi Estrusione, Sweep, Loft o altre lavorazioni per creare solidi o superfici. In questo esercizio, è possibile utilizzare una curva da equazione per creare un solido. Di seguito verrà creata una curva da equazione 3D da utilizzare come traiettoria di sweep per la rimozione del materiale. Infine, viene creata un'altra curva da equazione 3D da utilizzare come guida nello sweep.

Obiettivi

In questa esercitazione, si apprenderà ad effettuare le operazioni seguenti:

• Creare curve 2D e 3D basate su equazione.
• Sweep lungo una curva da equazione.
• Usare una curva da equazione come traccia guida sweep.

Prerequisiti

• Conoscenza della modalità di apertura, creazione e salvataggio di file di parti nel progetto attivo.
• Conoscenza delle nozioni fondamentali di modellazione dei solidi.

Suggerimenti per la navigazione

• Utilizzare il pulsante Avanti o Indietro per passare alla pagina successiva o tornare a quella precedente.
