Posizionamento del sistema di coordinate dell'utente (UCS) rispetto all'origine
In un file di parti è possibile posizionare il sistema di coordinate dell'utente (UCS) rispetto all'origine.
- Aprire un file di parti o di assiemi.
- Nella barra multifunzione fare clic sulla
Scheda Modello 3D
gruppo Geometrie di lavoro
UCS
. - Fare clic sugli assi per spostare il sistema di coordinate dell'utente nella direzione desiderata. Fare clic sulle punte di freccia per ruotare il sistema di coordinate dell'utente.
- Fare clic con il pulsante destro del mouse e scegliere Fine. Il sistema di coordinate dell'utente viene collocato nella posizione specificata. Il sistema di coordinate dell'utente definisce sei parametri per i valori di posizione e rotazione utilizzati per il posizionamento.

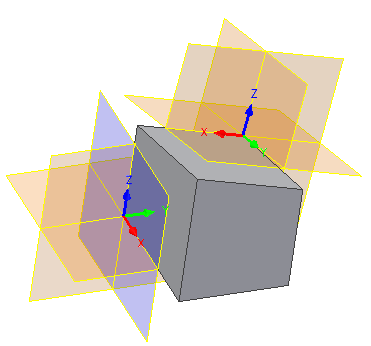

Posizionamento del sistema di coordinate dell'utente (UCS) rispetto alla geometria esistente
In un file di parti il sistema di coordinate dell'utente può essere posizionato rispetto alla geometria esistente.
Quando si definisce il sistema di coordinate dell'utente è possibile immettere i valori in HUD (visualizzazione esposta).
- Nella barra multifunzione fare clic sulla
Scheda Modello 3D
gruppo Geometrie di lavoro
UCS
.
- Specificare un punto per selezionare la direzione dell'asse X.
- Specificare un punto per selezionare la direzione dell'asse Y. Ora il sistema di coordinate dell'utente è definito e posizionato. Il sistema di coordinate dell'utente definisce sei parametri: tre coordinate posizionali e tre coordinate per la gestione degli angoli di rotazione. Le coordinate e le rotazioni sono relative alla geometria di destinazione, pertanto dopo l'inserimento iniziale i valori dei parametri vengono impostati su 0. Se si ridefinisce l'UCS per eseguirne l'offset della posizione, i parametri riflettono la trasformazione relativa.
Allineamento della geometria dello schizzo al sistema di coordinate dell'utente (UCS)
È possibile selezionare la triade UCS come input per il comando Schizzo 2D. È inoltre possibile utilizzare le geometrie di lavoro UCS per Schizzo 2D.
L'origine dello schizzo viene allineata con il punto centrale dell'UCS e il punto centrale viene proiettato nello schizzo.

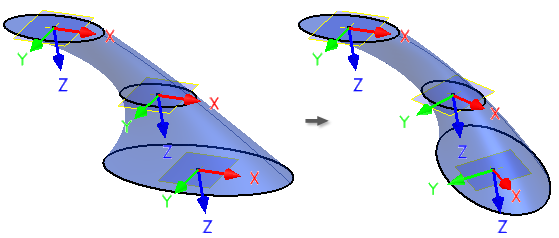

Se la posizione dell'UCS cambia (perché sono stati modificati i parametri o la geometria di destinazione o perché l'UCS è stato ridefinito), anche lo schizzo viene aggiornato.
