- Nella barra multifunzione fare clic sulla
scheda Conduttura tubo
gruppo Percorso
Nuovo percorso
. - Nel campo Nome file di parti percorso della finestra di dialogo Crea percorso, digitare SD Route.
- Fare clic su OK.
- Fare clic su
scheda Percorso
gruppo Crea
Percorso
. - Far orbitare il modello, all'incirca come indicato nell'immagine seguente.

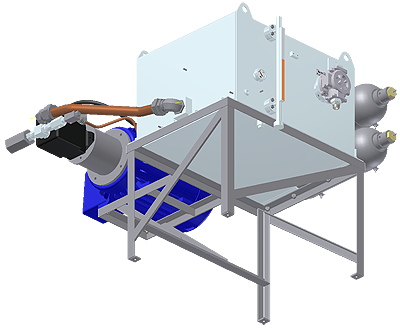

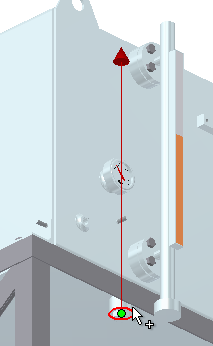

- Posizionare il cursore sullo spigolo circolare.

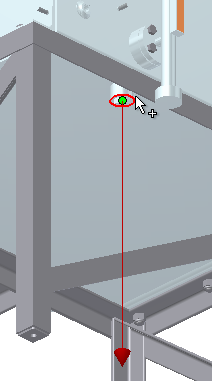

- Premere la BARRA SPAZIATRICE per invertire il vettore del percorso.
- Selezionare lo spigolo circolare.

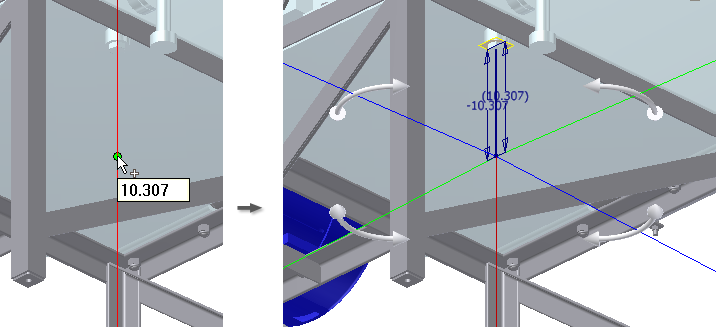

- Selezionare il vettore del percorso, come indicato nell'immagine seguente.
Si noti che gli angoli dei vettori blu e verde non sono ad angolo retto rispetto al vettore rosso. Rispetto al vettore rosso, l'angolo è di 88 o 92 gradi, a seconda del modo in cui viene misurato. Questo angolo viene determinato in base al raccordo personalizzato specificato nello stile di scarico automatico.

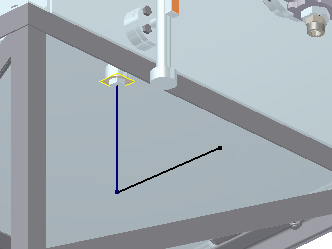

- Selezionare il vettore del percorso verde come illustrato nell'immagine.
- Fare clic con il pulsante destro del mouse e scegliere Fatto.
- Fare clic con il pulsante destro del mouse e scegliere Fine modifica per tornare a SD Run.
