Nella cartella Risultati vengono inseriti i risultati.
- Espandere il nodo Risultati. Il tracciato della sollecitazione di Von Mises viene visualizzato per default.

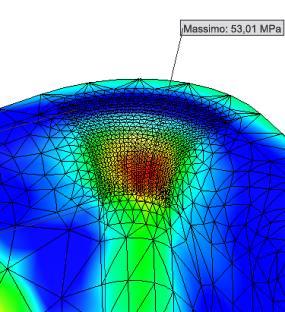

- Nel gruppo Visualizzazione, fare clic su Mostra risultato massimo
per visualizzare la posizione del risultato massimo. Nascondere i componenti come necessario per visualizzare la posizione esatta.
I valori massimi possono essere visualizzati anche nella tabella parametrica a scopo di riepilogo o confronto con altre simulazioni. In questo caso si aggiungerà un vincolo locale (valore di risultato massimo per un determinato componente dell'assieme)
- Nel gruppo Gestione fare clic sul comando Tabella parametrica
. - Fare clic con il pulsante destro del mouse su una cella nella tabella e scegliere Aggiungi vincolo di progettazione.
- Fare clic su Sollecitazione di Von Mises.
- Chiudere la tabella parametrica.
Per confrontare i risultati nella tabella parametrica è sufficiente selezionare le caselle corrispondenti negli altri studi di simulazione.
