Nel seguente esercizio si preparerà e pubblicherà una iPart in una libreria utente del Centro contenuti. La iPart pubblicata viene salvata come una famiglia di parti nella categoria selezionata.
Nota: Alcune applicazioni quali Design Accelerator, Generatore telaio e Tubi e tubature richiedono una procedura di creazione e pubblicazione specifica. Per ulteriori informazioni consultare la Guida in linea e l'esercitazione relative alle singole applicazioni. La creazione non viene trattata nel seguente esercizio.
- Aprire Brace.ipt, situato in \Tutorial files\Weldments.
- Utilizzare Salva con nome per creare una copia con il nome Brace_copy.ipt.
- Prima di eseguire la pubblicazione, si crea una famiglia di iPart basata su questa parte. Le righe della famiglia corrispondono ai membri della famiglia del Centro contenuti (variazioni delle dimensioni) nella famiglia pubblicata.
Nella barra multifunzione fare clic sulla scheda Gestione
gruppo Parametri
Parametri

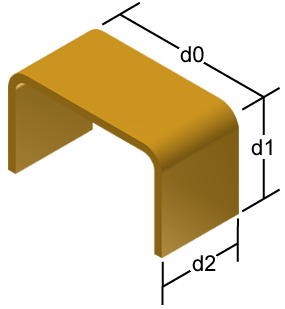

e annotare: d0 (larghezza della parte), d1 (altezza) e d2 (lunghezza).
- Per maggiore chiarezza, rinominare i parametri. Nella colonna Nome di parametro, fare clic su d0 e immettere un nome più descrittivo, ad esempio channel_width.
- Rinominare d1 come channel_height e d2 come channel_length.
- Fare clic su Fatto per accettare le modifiche dei nomi e chiudere la finestra di dialogo Parametri.
- Fare clic su
scheda Gestione
gruppo Autore
Crea iPart
.
- Nella parte inferiore della finestra di dialogo, fare clic con il pulsante destro del mouse sulla riga esistente 1, quindi selezionare Inserisci riga dal menu contestuale.
- Nella nuova riga 2, modificare il valore di channel_length a 200 mm, quindi fare clic su OK.
- Salvare la parte.
