A questo punto si procederà alla modifica della configurazione della connessione bullonata.
- Fare clic con il pulsante destro del mouse su Connessione bullonata:1, quindi selezionare Modifica utilizzando Design Accelerator.
Prima di continuare, si prenda in esame la relazione tra la pila di elementi contenuti nella finestra di dialogo e la direzione della connessione nella finestra grafica.
L'indicatore di direzione nella finestra grafica corrisponde sempre alla direzione di inserimento della vite.
Anche se è possibile modificare la direzione della connessione nel modello, l'ordine dall'alto verso il basso della pila di elementi nella finestra di dialogo rimane invariato. La vite resta sempre nella posizione superiore.
- Selezionare la miniatura del dado, quindi fare clic sul pulsante Elimina per rimuovere il dado dalla connessione.
- Utilizzare la stessa procedura per eliminare le due rondelle.
- Selezionare la miniatura relativa al foro più prossimo alla vite a testa cilindrica, quindi fare clic sul pulsante del menu.
- Selezionare ISO-Vite a testa incassata ISO 4762.
- Quindi modificare il tipo di vite. Selezionare la miniatura per la vite a testa cilindrica, quindi selezionare il pulsante del menu.
- Selezionare Bulloni con testa incassata dal menu di filtro Categoria.
- Selezionare ISO 4762.

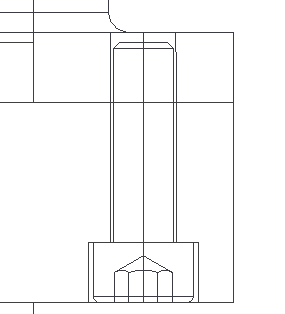

- Trascinare il grip della vite a testa cilindrica finché non si raggiungono i 20 mm di lunghezza.
- Fare clic su OK.
