Parte 2 - Creazione di parti da file DWG.
- Categoria
-
Scambio di dati
- Tempo richiesto
-
15 minuti
- File delle esercitazioni usato
-
eBox2.dwg
Nota: Fare clic e leggere il file dell'esercitazione istruzioni di installazione in http://www.autodesk.com/inventor-tutorial-data-sets-2014. Quindi, scaricare i set di dati dell'esercitazione e le istruzioni di installazione del file dell'esercitazione e installare i set di dati come indicato.

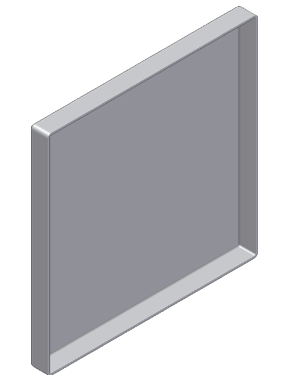

Importare due layer diversi dallo stesso file DWG. Creare il coperchio di un quadro elettrico dalla geometria DWG.
Verranno utilizzate le procedure apprese nella prima parte di questa esercitazione.
Il coperchio è costituito da un'estrusione di base, un raccordo e uno svuotamento. Si utilizzano la geometria e le quote esistenti fornite dal file DWG per creare le lavorazioni delle parti in Autodesk Inventor.
Prerequisiti
- Completare la parte 1 (Dati DWG 1) di questo gruppo di esercitazioni.
- Conoscenza delle modalità di impostazione del progetto attivo e di navigazione nello spazio modello con i vari strumenti di visualizzazione disponibili.
- Per ulteriori informazioni, vedere l'argomento Introduzione della Guida in linea.
Suggerimenti per la navigazione
- Utilizzare il pulsante Avanti o Indietro per passare alla pagina successiva o tornare a quella precedente.
