Per applicare quote ad un punto medio o ad un'intersezione

Nella scheda Annota, gruppo Quota, fare clic su un comando di Quota.
Nella finestra grafica, fare clic sul punto medio o sull'intersezione e su un altro punto, spigolo o linea, in base alle esigenze.
Trascinare la quota nella posizione appropriata e fare clic per posizionarla.
Continuare a creare e a posizionare le quote in base alle esigenze, quindi fare clic con il pulsante destro del mouse e scegliere Fatto.

Note:

Viene visualizzato un punto medio per la geometria non chiusa.
Viene visualizzata un'intersezione solo per gli spigoli del modello su oggetti differenti.

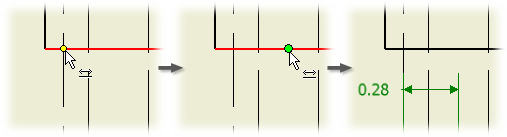

Un punto medio viene indicato da un punto verde, mentre un'intersezione è contrassegnata mediante un punto giallo.
È possibile creare e riassociare le quote all'intersezione fisica degli spigoli proiettati, ma non ad un'intersezione delle rispettive estensioni.
È necessario che punti medi e intersezioni si trovino nella stessa vista.

Aggiunta di quote ai punti di intersezione delle linee di estensione

Nella barra multifunzione fare clic sulla scheda Annotazione gruppo Quota Quota .

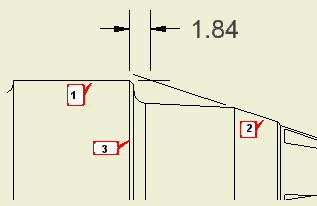

Selezionare la prima linea (1) per definire l'intersezione.
Fare clic con il pulsante destro del mouse e scegliere Intersezione dal menu.
Selezionare la seconda linea (2) per definire l'intersezione. Le linee vengono estese come necessario e la relativa intersezione diventa il primo punto della quota.
Per definire la quota, selezionare uno spigolo del modello (3). In alternativa, eseguire i passaggi da 2 a 4 per definire un'altra intersezione, oppure selezionare un punto nella vista del disegno.
Trascinare la quota nella posizione desiderata.
Fare clic per collocare la quota nel disegno.

Nota: Tutta la geometria che specifica la quota devono trovarsi nella stessa vista del disegno.
