Recupero delle quote del modello in un disegno

1. Nella barra multifunzione fare clic sulla scheda Annotazione gruppo Quota Recupera .
2. Selezionare la vista o lo schizzo del foglio per cui si desidera recuperare la quota.
3. Per recuperare le quote per una o più lavorazioni o per la geometria dello schizzo , fare clic su Seleziona lavorazioni, quindi effettuare la selezione nella finestra grafica. Per recuperare le quote per una parte in una vista, fare clic su Seleziona parte, quindi selezionare la parte nella finestra grafica.

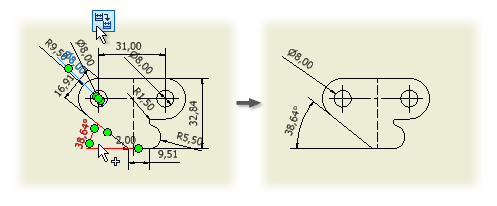

4. Fare clic su Seleziona quote, quindi selezionare le quote da mantenere nella vista di disegno. Le quote selezionate sono evidenziate.
5. Per recuperare le quote selezionate, fare clic su Applica, quindi fare clic su Annulla per chiudere la finestra di dialogo. Fare clic su OK per applicare le selezioni e chiudere la finestra di dialogo.

Nota: Non è possibile visualizzare la stessa quota del modello in più viste dello stesso foglio.

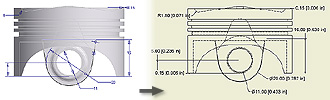

Recupero automatico delle quote durante la creazione delle viste

1. Fare clic su Opzioni per accedere alla finestra di dialogo Opzioni applicazione.
2. Nella scheda Disegno, individuare l'opzione Recupera tutte le quote modello al posizionamento vista. Selezionare la casella di controllo per recuperare automaticamente le quote del modello quando si posizionano le viste.

Recupero delle quote del modello durante la creazione di una vista di base

Quando si aggiunge una vista di base a un disegno, selezionare Tutte le quote modello nella scheda Opzioni di visualizzazione della finestra di dialogo Vista di disegno.

Rimozione delle quote recuperate da una vista

1. Selezionare le quote da rimuovere.
2. Premere il tasto CANC oppure fare clic con il pulsante destro del mouse e scegliere Elimina dal menu.

Nota: Dopo avere rimosso una quota del modello da una vista, è possibile utilizzare Recupera per visualizzarla in una vista diversa o per rivisualizzarla nella stessa vista da cui è stata rimossa.

Aggiunta di quote del modello alle viste che contengono lavorazioni di parti derivate

1. Selezionare una vista contenente lavorazioni di parti derivate.
2. Fare clic con il pulsante destro del mouse sulla vista e selezionare Recupera quote.
3. Con Seleziona origine attiva, espandere la vista nel browser e selezionare il corpo derivato.
4. Selezionare la lavorazione di parte derivata.
5. Fare clic su Seleziona quote, quindi selezionare le quote da mantenere nella vista di disegno. Le quote selezionate sono evidenziate.

Nota: Quando si aggiungono le quote per le lavorazioni di parti derivate, dalla parte originale vengono aggiunte solo le quote per cui sono ancora presenti riferimenti geometrici nella lavorazione di parte derivata. Non è possibile recuperare le quote per uno schizzo derivato.
